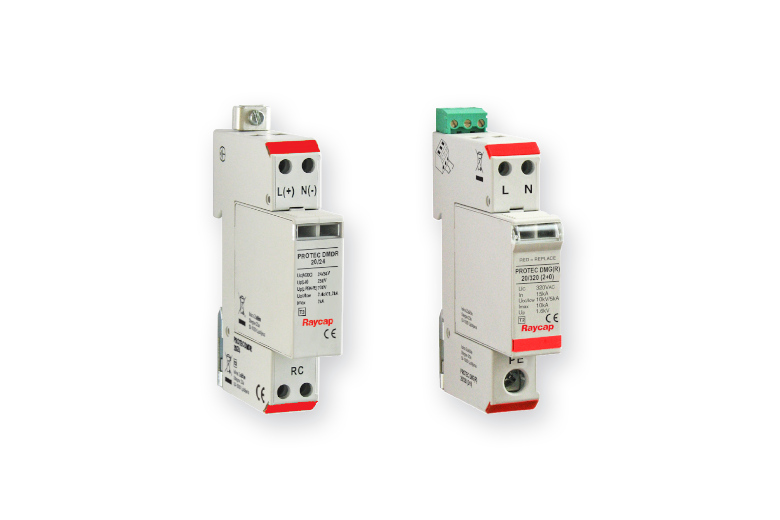

Thiết bị Chống Sét Tín Hiệu DC ProTec DMDR 20 – Giải pháp bảo vệ tối ưu cho bảng phân phối phụ
Giới thiệu chung
ProTec DMDR 20 Series là dòng thiết bị chống sét lan truyền (SPD) Type 3 / Class III được thiết kế chuyên dụng cho hệ thống điện DC tại các bảng phân phối phụ trong mạng điện TN-S. Với thiết kế module cắm rời tiện lợi, sản phẩm mang đến sự linh hoạt trong lắp đặt, thay thế và bảo trì mà vẫn đảm bảo hiệu quả bảo vệ cao nhất.
Ưu điểm nổi bật
-
-
Bảo vệ đa điểm: Hỗ trợ bảo vệ L–N, L–PE, N–PE đảm bảo an toàn toàn diện cho thiết bị đầu cuối.
-
Cấu trúc module cắm rời (pluggable): Dễ dàng lắp đặt, thay thế mà không cần tháo dây.
-
Tuân thủ tiêu chuẩn quốc tế: Đạt chứng nhận theo các tiêu chuẩn IEC 61643-11, EN 61643-11 và UL 1449 (5th Edition).
-
Dải điện áp rộng: Có nhiều phiên bản cho các mức điện áp DC từ 24V đến 120V, đáp ứng đa dạng nhu cầu ứng dụng trong công nghiệp và dân dụng.
-
Tích hợp đèn LED chỉ báo trạng thái: Giúp người dùng dễ dàng giám sát tình trạng hoạt động của thiết bị.
-
Ứng dụng
-
-
Hệ thống DC trong tủ bảng phụ
-
Hệ thống năng lượng mặt trời quy mô nhỏ
-
Thiết bị đo lường và điều khiển công nghiệp
-
Các thiết bị điện tử đầu cuối cần bảo vệ tín hiệu DC khỏi hiện tượng quá áp
-
Thông số kỹ thuật chính
| Model | DMDR 20/24 | DMDR 20/48 | DMDR 20/60 | DMDR 20/120 |
|---|---|---|---|---|
| Điện áp làm việc định mức (Uo) | 17 V DC | 34 V DC | 43 V DC | 85 V DC |
| Uc (AC/DC) | 24V/34V | 48V/60V | 60V/75V | 120V/150V |
| Dòng phóng điện tối đa (Imax) | 2 kA | 2 kA | 4 kA | 4 kA |
| Cấp độ bảo vệ điện áp (Up) | < 250V (L-N) < 700V (L/N-PE) |
< 500V < 800V |
< 600V < 850V |
< 1100V < 1200V |
| Thời gian đáp ứng (tA) | < 25 ns (L-N) < 100 ns (L/N-PE) |
|||
| Khả năng chịu dòng ngắn mạch (ISCCR) | 2 kA | |||
| Bảo vệ quá dòng | 8A – 32A (cầu chì gG tùy dòng) | |||
| Chỉ báo hoạt động | LED màu xanh | |||
| Chuẩn lắp đặt | DIN rail 35mm (EN 60715) | |||
| Cấp bảo vệ vỏ thiết bị | IP20 | |||
| Vật liệu vỏ | Nhựa nhiệt dẻo, chống cháy UL 94 V-0 | |||
| Kích thước | 18mm (1TE) chiều rộng | |||
Lý tưởng cho giải pháp bảo vệ tín hiệu DC
Với thiết kế nhỏ gọn, cấu hình linh hoạt và khả năng bảo vệ cao, ProTec DMDR 20 Series là lựa chọn lý tưởng để bảo vệ các thiết bị điện tử nhạy cảm khỏi sự cố điện áp đột biến, bảo đảm hệ thống hoạt động ổn định, bền bỉ trong thời gian dài.
👉 Liên hệ ngay với chúng tôi để được tư vấn giải pháp phù hợp cho hệ thống điện DC của bạn!
