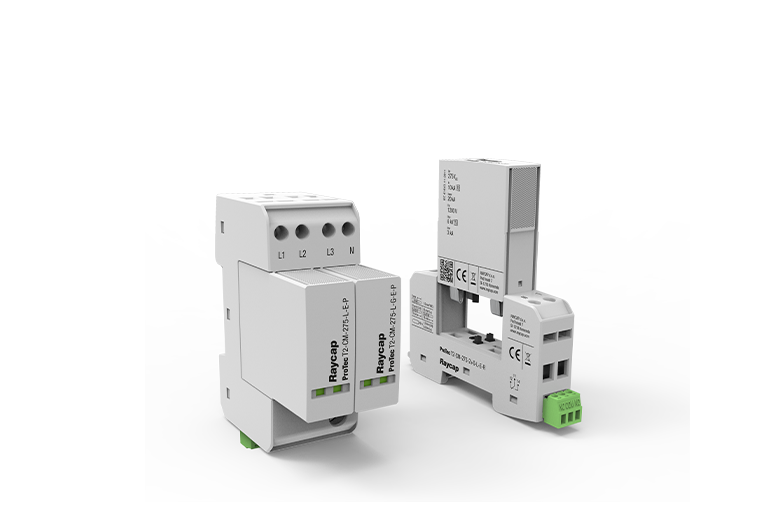

ProTec T2-CM-L-E – Thiết bị chống sét lan truyền Type 2+3 lý tưởng cho tủ phân phối hạ áp
Giải pháp SPD đa năng, bảo vệ thiết bị điện tử nhạy cảm trong hệ thống phân phối điện
ProTec T2-CM-L-E là dòng thiết bị chống sét lan truyền (SPD) đa cực cắm rút được, thuộc Class II & III theo IEC 61643-11 / EN 61643-11, được thiết kế đặc biệt để lắp đặt trong các tủ phân phối phụ (sub-distribution boards). Với khả năng bảo vệ Type 2 + Type 3, sản phẩm này mang lại giải pháp toàn diện để bảo vệ thiết bị nhạy cảm khỏi xung sét và quá áp tạm thời, đồng thời dễ dàng thay thế, bảo trì.
Ưu điểm nổi bật
-
-
Bảo vệ đa cấp (Type 2+3): Đáp ứng yêu cầu bảo vệ trong vùng LPZ 1-3 theo IEC 62305, phù hợp cho các thiết bị điện tử nhạy cảm trong công nghiệp, tòa nhà thông minh và hệ thống điều khiển tự động.
-
Thiết kế mô-đun cắm rút (Pluggable): Dễ dàng thay thế từng module SPD mà không cần ngắt kết nối dây.
-
Tích hợp chỉ thị trạng thái (Red Flag): Cảnh báo lỗi tức thời giúp người vận hành nhận biết tình trạng SPD.
-
Tùy chọn tiếp điểm báo xa (Remote Contact): Giúp giám sát trạng thái SPD từ xa qua hệ thống SCADA hoặc BMS.
-
Chống quá nhiệt và an toàn cao: Được tích hợp cơ chế ngắt nhiệt tự động, đảm bảo không cháy nổ khi thiết bị lỗi.
-
Thông số kỹ thuật chính
| Thông số | 275 V | 440 V |
|---|---|---|
| Điện áp danh định AC (50/60Hz) | 230 V | 230 V |
| Điện áp hoạt động liên tục tối đa (Uc) | 275 V (L-N), 255 V (N-PE) | 440 V (L-N), 255 V (N-PE) |
| Dòng phóng danh định (In, 8/20 µs) | 10 kA / 20 kA | 10 kA / 20 kA |
| Dòng phóng cực đại (Imax, 8/20 µs) | 20 kA / 40 kA | 20 kA / 40 kA |
| Mức bảo vệ điện áp (Up, Type 2) | 1200 V (L-N), 1500 V (N-PE) | 1700 V (L-N), 1500 V (N-PE) |
| Mức bảo vệ điện áp (Up, Type 3) | 1000 V (L-N, N-PE) | 1400 V (L-N), 1000 V (N-PE) |
| Dòng ngắn mạch chịu được (ISCCR) | 25 kA | 25 kA |
| Khả năng chịu TOV 5s / 120 phút | 335 V / 440 V | 440 V / 440 V |
| Nhiệt độ hoạt động | -40°C đến +85°C | -40°C đến +85°C |
| Kích thước chuẩn DIN Rail | 2TE (36mm) | 2TE (36mm) |
Sản phẩm phù hợp cho mạng điện TN-S, TT (ProTec T2-CM-3+1-L-E) và TN-C, IT (ProTec T2-CM-3+0-L-E).
Ứng dụng tiêu biểu
-
-
Tòa nhà văn phòng và công trình dân dụng thông minh.
-
Trung tâm dữ liệu và phòng máy chủ.
-
Nhà máy công nghiệp có thiết bị điều khiển nhạy cảm.
-
Hệ thống điện mặt trời (PV), BESS hoặc EV charger.
-
Kết luận
Với thiết kế hiện đại, tích hợp công nghệ an toàn cao và dễ dàng lắp đặt, dòng ProTec T2-CM-L-E là lựa chọn lý tưởng cho mọi hệ thống điện hạ áp cần bảo vệ chống sét lan truyền Type 2+3. Raycap không chỉ cung cấp giải pháp SPD hiệu quả mà còn đồng hành cùng khách hàng trong việc bảo vệ đầu tư lâu dài và an toàn hệ thống điện.
