    ProTec T2-PV 5Y
    ProTec T2-PV 5Y

    ProTec T2-PV 5Y

    ProTec T2-PV 5Y
    RAYCAP

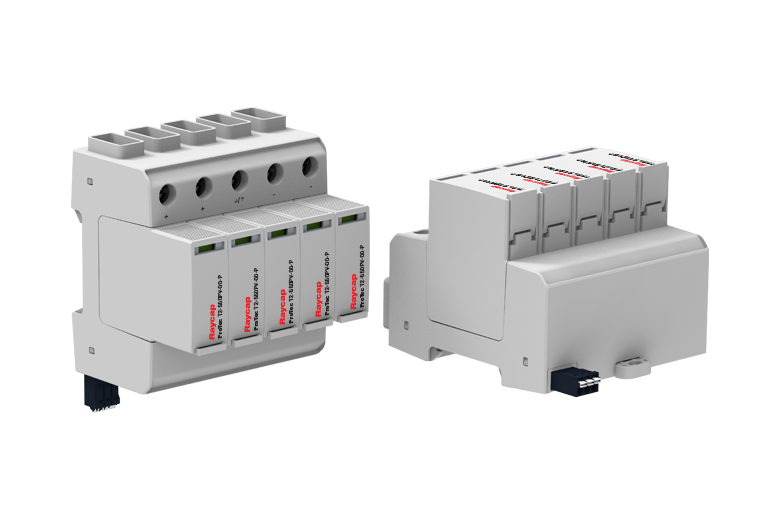

    ProTec T2-PV 5Y là thiết bị chống sét lan truyền Type 2, hiệu suất cao, được thiết kế chuyên dụng cho hệ thống điện mặt trời 1100 V DC. Sản phẩm dạng module cắm rút gắn DIN rail, đạt tiêu chuẩn EN Type 2 và UL Type 1CA, phù hợp để bảo vệ hộp nối chuỗi (String Combiner Box) và inverter PV, đặc biệt cho các hệ thống có 2 hoặc 3 chuỗi PV.

    ProTec T2-PV 5Y là lựa chọn lý tưởng cho các hệ thống điện mặt trời cần giải pháp chống sét gọn gàng, tin cậy và dễ bảo trì, giúp bảo vệ hiệu quả các thiết bị quan trọng khỏi xung sét lan truyền và kéo dài tuổi thọ hệ thống.

    • Bảo vệ 2 hoặc 3 chuỗi PV – linh hoạt cho hệ thống nhiều cấu hình

    • Thiết kế module thấp – tiết kiệm không gian trong tủ điện

    • 2 tùy chọn đầu nối dây (terminal connection) – dễ dàng thi công lắp đặt

    • Chống rung và va đập mạnh – đảm bảo hoạt động bền bỉ trong môi trường ngoài trời

    • Tiếp điểm cảnh báo từ xa nhạy bén và tin cậy – hỗ trợ giám sát trạng thái thiết bị

    • Tuân thủ tiêu chuẩn UL 1449 phiên bản thứ 5 – đạt chứng nhận chất lượng và an toàn quốc tế

    Giới thiệu Thiết Bị Chống Sét Lan Truyền DC – ProTec T2-PV-5Y

    ProTec T2-PV-5Y là dòng thiết bị chống sét lan truyền DC Type 2 (Class II) được Raycap thiết kế chuyên dụng cho hệ thống năng lượng mặt trời. Với hiệu suất vượt trội và thiết kế chắc chắn, thiết bị này là lựa chọn lý tưởng để bảo vệ bộ biến tần (inverter) và hộp tổ string (string box) khỏi các xung sét lan truyền, đảm bảo sự an toàn và độ tin cậy cho toàn bộ hệ thống điện mặt trời.

    Ưu điểm nổi bật

      • ✅ Điện áp hoạt động liên tục tối đa (UCPV): 1100 V DC, phù hợp với hệ thống PV hiện đại.

      • ✅ Khả năng chịu dòng xung lớn: Imax lên đến 40 kA và tổng dòng xả (Itotal) lên đến 50 kA (dạng sóng 8/20 µs).

      • ✅ Mức bảo vệ điện áp thấp: Chỉ 2500 V (UL) và 3800 V (EN), giúp bảo vệ tối đa thiết bị nhạy cảm.

      • ✅ Thiết kế dạng mô-đun cắm rút (pluggable): Dễ dàng thay thế, tiết kiệm thời gian bảo trì.

      • ✅ Tùy chọn tiếp điểm cảnh báo từ xa (RC): Hỗ trợ kết nối giám sát trạng thái thiết bị từ xa.

      • ✅ Tích hợp cơ chế ngắt nhiệt (Thermal Disconnect): Đảm bảo an toàn tuyệt đối khi có sự cố.

      • ✅ Tuân thủ đầy đủ tiêu chuẩn quốc tế: IEC 61643-31, EN 61643-31, UL 1449 5th Edition.

    Thông số kỹ thuật chính

    Thông số ProTec T2-PV-5Y-00 / 01
    UCPV / Vpvdc 1100 V DC
    In (8/20 μs) 20 kA
    Imax (8/20 μs) 40 kA
    Itotal (8/20 μs) 50 kA
    Mức bảo vệ điện áp (Up) 3800 V (EN) / 2500 V (UL)
    Dòng ngắn mạch cho phép (SCCR) 50 kA
    Dòng ngắn mạch hệ PV (ISCPV) 11 kA
    Nhiệt độ hoạt động -40°C đến +85°C
    Lắp đặt Thanh DIN 35 mm
    Chất liệu vỏ Nhựa nhiệt rắn UL 94 V-0
    Chỉ thị trạng thái Cờ xanh (bình thường) / Không xanh (lỗi)
    Cấp bảo vệ IP20
    Tiêu chuẩn IEC 61643-31, EN 61643-31, UL 1449 5th

    Ứng dụng

      • ⚡ Hệ thống điện mặt trời quy mô hộ gia đình và công nghiệp

      • ⚡ Hộp tổ String DC

      • ⚡ Bộ biến tần PV

      • ⚡ Tủ DC combiner box

    Tại sao chọn ProTec T2-PV-5Y của Raycap?

    Với thiết kế chắc chắn, hiệu năng bảo vệ vượt trội, tuổi thọ dài và khả năng thay thế linh hoạt, ProTec T2-PV-5Y là giải pháp SPD lý tưởng cho bất kỳ hệ thống điện mặt trời nào cần đảm bảo an toàn và độ bền vận hành lâu dài.

    Liên hệ ngay với chúng tôi để nhận báo giá hoặc tư vấn kỹ thuật cho sản phẩm ProTec T2-PV-5Y!
