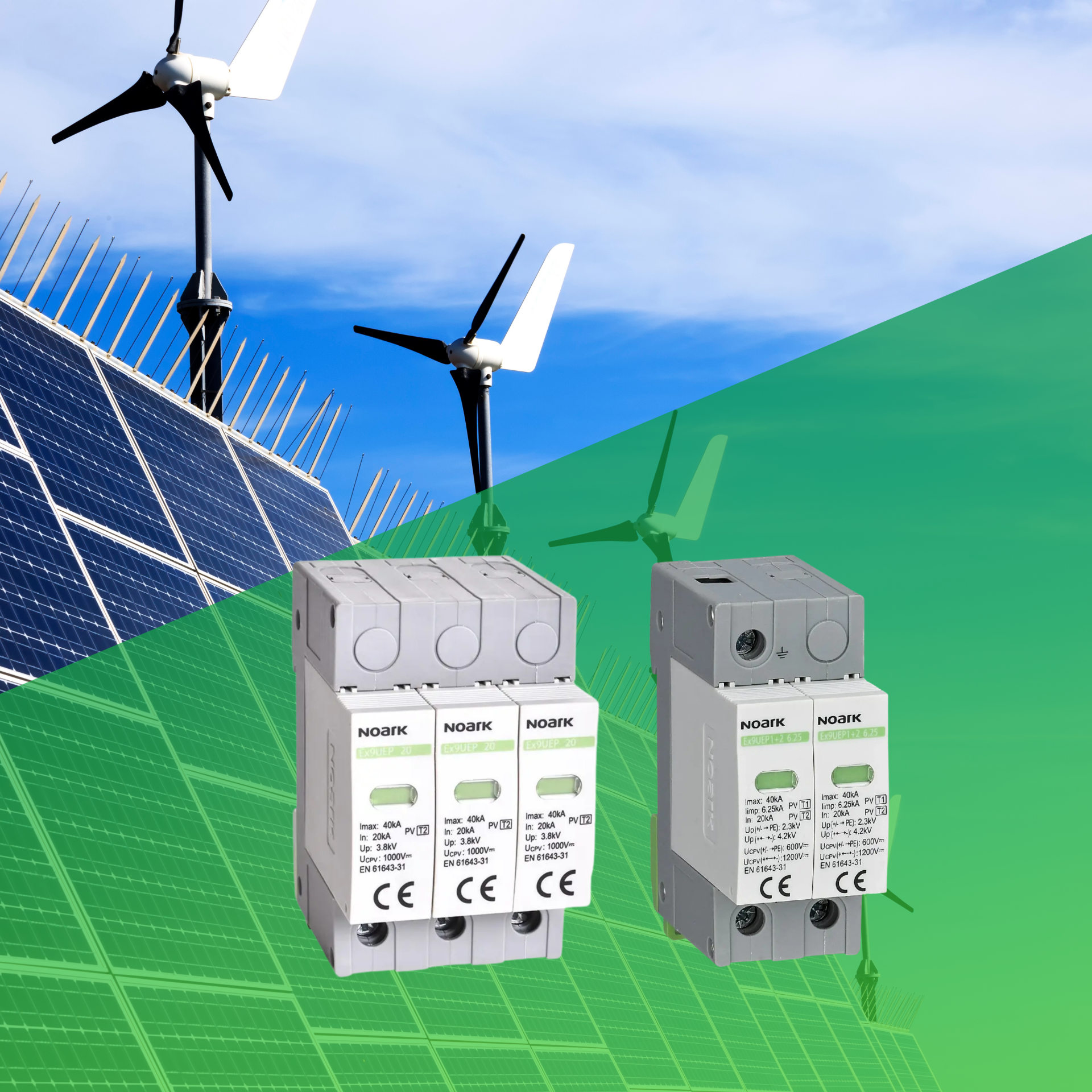

Thiết bị chống sét DC Ex9UEP (N) – Bảo vệ hiệu quả cho hệ thống điện mặt trời đến 1500VDC
Giới thiệu chung
Ex9UEP (N) là dòng thiết bị chống sét DC (Surge Protective Device – SPD) được thiết kế chuyên biệt cho hệ thống điện mặt trời (PV), đáp ứng tiêu chuẩn PV T2 – Class II – Type 2 theo EN 61643. Sản phẩm có khả năng chịu dòng xung sét lên đến 40 kA (8/20 µs) và điện áp hoạt động liên tục (UCPV) tối đa 1500 VDC.
Thiết bị có thiết kế modular dạng plug-in, hỗ trợ thay thế dễ dàng mà không cần tháo dây. Cửa sổ hiển thị trạng thái hoạt động và tùy chọn tiếp điểm báo động từ xa giúp giám sát dễ dàng và chủ động hơn trong quá trình vận hành hệ thống điện mặt trời.
Thông số kỹ thuật nổi bật
| Thông số kỹ thuật | Giá trị |
|---|---|
| Dòng xung danh định (In) | 20 kA (8/20 µs) |
| Dòng xung cực đại (Imax) | 40 kA (8/20 µs) |
| Điện áp hoạt động liên tục UCPV | 500 / 600 / 750 / 1000 / 1200 / 1500 VDC |
| Loại hệ thống | PV DC có tiếp đất hoặc không tiếp đất |
| Công nghệ | Varistor (MOV) với bảo vệ nhiệt |
| Dạng bảo vệ | + → PE, − → PE, + ↔ − |
| Điện áp dư (Up) | 2.0–5.0 kV (tùy theo mức UCPV) |
| Chế độ lỗi SPD | Hở mạch có kiểm soát (OCM) |
| Tiếp điểm báo hiệu từ xa (tùy chọn) | 1 CO (Changeover), AC 250V/0.5A hoặc DC 75V/0.5A |
| Nhiệt độ hoạt động | -40 °C đến +70 °C |
| Độ cao lắp đặt tối đa | 2000 m |
| Độ bảo vệ | IP40 tổng thể, IP20 tại terminal |
| Cách lắp đặt | Trên thanh DIN 35mm, không giới hạn chiều |
| Khối lượng | 0.12 kg/pole |
Ưu điểm nổi bật
-
-
Đáp ứng tiêu chuẩn quốc tế EN 61643, phân loại PV T2 (Type 2, Class II) – phù hợp yêu cầu chống sét lan truyền DC trong hệ thống solar hiện đại.
-
Chịu dòng xung lên đến 40kA, đảm bảo hệ thống không bị hư hỏng do sét đánh lan truyền hoặc đột biến điện áp.
-
Tùy chọn báo động từ xa (remote contact) – giúp tích hợp hệ thống giám sát hoặc SCADA hiệu quả.
-
Thiết kế module dạng rút (plug-in) – thuận tiện thay thế, bảo trì mà không cần ngắt kết nối dây.
-
Đa dạng dải điện áp: từ 500VDC đến 1500VDC – phù hợp mọi cấu hình inverter hoặc combiner box.
-
Kích thước nhỏ gọn, dễ tích hợp trong các tủ DC combiner, tủ bảo vệ đầu vào DC của inverter.
-
Cấu hình lắp đặt linh hoạt
-
-
Loại 1P, 2P hoặc 3P
-
Có phiên bản có hoặc không có tiếp điểm báo hiệu từ xa
-
Sử dụng cho cả hệ thống PV có tiếp đất (grounded) và không tiếp đất (isolated/IT)
-
Ứng dụng thực tế
-
-
Bảo vệ đầu vào DC của inverter trong nhà máy điện mặt trời
-
Lắp trong tủ combiner box hoặc tủ bảo vệ DC
-
Hệ thống lưu trữ năng lượng ESS dùng DC
-
Ứng dụng trong solar rooftop, solar farm, hybrid inverter, hoặc trạm sạc EV DC
-
Kết luận
Với thiết kế chuyên dụng, tiêu chuẩn bảo vệ cao, và tính năng linh hoạt trong giám sát – Ex9UEP (N) là lựa chọn hoàn hảo để đảm bảo an toàn và độ tin cậy cho mọi hệ thống điện mặt trời. Đây là một giải pháp toàn diện giúp giảm thiểu rủi ro hư hỏng thiết bị và tăng tuổi thọ hệ thống.
