MCCB DC Ex9MV2S-PV – Giải pháp bảo vệ chuyên dụng cho hệ thống điện mặt trời 1500VDC
Giới thiệu chung

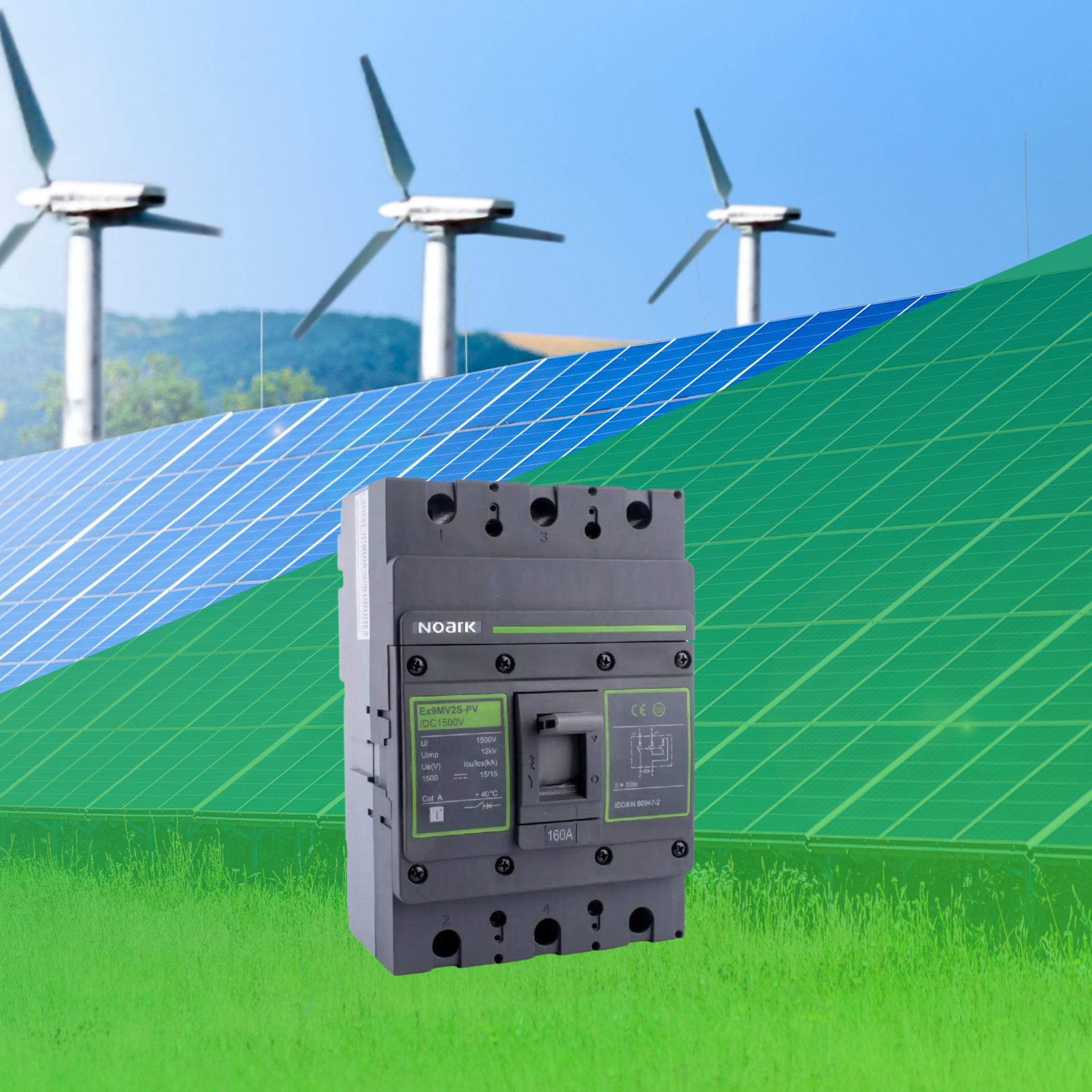

Dòng sản phẩm Ex9MV2S-PV là thiết bị MCCB (Moulded Case Circuit Breaker) DC chuyên dụng cho các ứng dụng năng lượng mặt trời (PV), với điện áp làm việc lên đến 1500 VDC và khả năng cắt ngắn mạch Icu/Ics = 15 kA. Đây là lựa chọn lý tưởng để bảo vệ hệ thống DC string, inverter đầu vào, hoặc các tủ combiner box trong các nhà máy điện mặt trời quy mô lớn.
Sản phẩm được thiết kế theo tiêu chuẩn IEC/EN 60947-2, đảm bảo độ tin cậy và hiệu suất cao trong điều kiện vận hành khắc nghiệt. Với thiết kế nhỏ gọn, dễ lắp đặt, và tùy chọn phụ kiện đa dạng, Ex9MV2S-PV đáp ứng tốt cả yêu cầu kỹ thuật lẫn tối ưu chi phí cho chủ đầu tư.
Thông số kỹ thuật nổi bật
| Thông số kỹ thuật chính | Giá trị |
|---|---|
| Điện áp định mức hoạt động (Ue) | 1500 VDC |
| Dòng điện định mức (In) | 125 A / 160 A / 200 A / 225 A / 250 A |
| Khả năng cắt ngắn mạch Icu/Ics | 15 kA (100% Icu) |
| Điện áp chịu xung định mức (Uimp) | 12 kV |
| Loại ngắt | Nhiệt-từ (Thermomagnetic) |
| Dạng lắp đặt | Phiên bản cố định (Fixed type) |
| Tuổi thọ điện | 2.000 chu kỳ |
| Tuổi thọ cơ | 10.000 chu kỳ |
| Nhiệt độ môi trường làm việc | -40 °C đến +70 °C |
| Độ bảo vệ | IP20 |
| Kích thước | 200 x 135 x 103 mm (H x W x D) |
| Khối lượng | 3.3 kg |
| Tần suất đóng cắt tối đa | 120 lần/giờ |
Ưu điểm vượt trội
-
-
Chuyên dụng cho năng lượng mặt trời với điện áp lên đến 1500VDC – phù hợp với xu hướng inverter central và hệ thống PV áp mái công nghiệp.
-
Khả năng cắt mạnh mẽ 15kA – đảm bảo an toàn tuyệt đối trong điều kiện ngắn mạch DC.
-
Chống quá áp tốt với khả năng chịu xung điện Uimp lên tới 12kV.
-
Thiết kế chắc chắn, chống bụi, độ bền cơ cao, đáp ứng tiêu chuẩn môi trường khắt khe (pollution degree 3).
-
Hỗ trợ phụ kiện tùy chọn như tiếp điểm phụ, báo trạng thái, cơ cấu truyền động quay ngoài (Extended Rotary Handle) – giúp linh hoạt trong vận hành và bảo trì.
-
Hiệu suất nhiệt tốt – cho phép vận hành ổn định trong các điều kiện nhiệt độ khắc nghiệt.
-
Phụ kiện tùy chọn
-
-
Tiếp điểm phụ trái/phải: AX22V, AX22VR
-
Tiếp điểm cảnh báo: AL22V
-
Bộ nhả shunt trip: SHT22VR
-
Tay quay kéo dài ngoài: ERH-1
-
Ứng dụng thực tế
-
-
Hệ thống điện mặt trời áp mái và mặt đất
-
Tủ combiner DC
-
Bảo vệ đầu vào DC của inverter
-
Hệ thống lưu trữ năng lượng (ESS)
-
Các dự án solar farm sử dụng inverter central
-
Kết luận
Với thiết kế chuyên biệt cho các hệ thống điện mặt trời hiện đại, MCCB DC Ex9MV2S-PV là giải pháp tối ưu để đảm bảo an toàn, độ bền và hiệu suất cao trong các dự án năng lượng tái tạo. Thiết bị không chỉ tuân thủ các tiêu chuẩn quốc tế mà còn mang lại tính linh hoạt, dễ tích hợp trong nhiều giải pháp kỹ thuật khác nhau.
