Giải pháp bảo vệ chống sét lan truyền DC chuyên dụng: ProTec T2 DCB & DCU

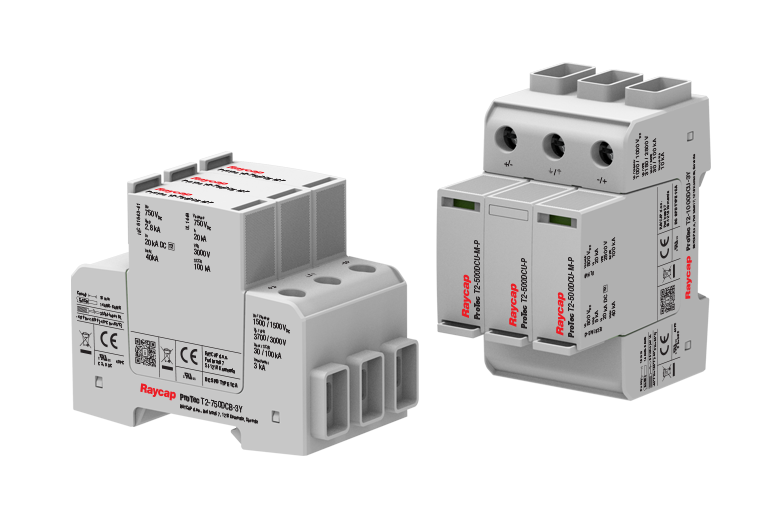

ProTec T2 DCB & ProTec T2 DCU là dòng thiết bị chống sét lan truyền (SPD) hiệu suất cao do Raycap phát triển, dành riêng cho các hệ thống điện một chiều (DC) như bộ sạc nhanh xe điện (EV chargers), hệ thống lưu trữ năng lượng (BESS), tủ điều khiển công nghiệp, và các ứng dụng DC trong nhà máy.
Được thiết kế nhỏ gọn, dạng cắm rút dễ dàng, hai dòng sản phẩm này mang đến hiệu quả bảo vệ tối ưu trong môi trường công nghiệp khắc nghiệt, đồng thời đáp ứng đầy đủ các tiêu chuẩn mới nhất IEC 61643-41:2025 và UL 1449 5th Edition - Supplement SB (DC SPDs).
Tính năng nổi bật
-
-
✅ Dải điện áp hoạt động rộng: từ 250 VDC đến 1500 VDC, phù hợp với nhiều hệ thống DC hiện đại.
-
✅ Tùy chọn Bipolar và Unipolar: ProTec T2 DCB cho hệ thống hai cực, ProTec T2 DCU cho hệ thống một cực.
-
✅ Cường độ xung chịu được cao: dòng xung tối đa lên đến 70 kA (8/20 µs), đáp ứng yêu cầu bảo vệ khắt khe trong ngành công nghiệp.
-
✅ Khả năng chịu ngắn mạch cao: SCCR lên đến 100 kA DC.
-
✅ Thời gian đáp ứng nhanh < 25 ns, bảo vệ thiết bị khỏi xung quá áp tức thời.
-
✅ Cơ chế chỉ báo trạng thái và bảo vệ nhiệt tích hợp, dễ dàng kiểm tra và bảo trì.
-
✅ Tùy chọn tiếp điểm tín hiệu từ xa (RC) cho giám sát trạng thái từ hệ thống điều khiển.
-
✅ Chất liệu vỏ chống cháy UL 94 V-0, đạt cấp bảo vệ IP20.
-
Ứng dụng điển hình
-
-
⚡ Hệ thống sạc nhanh xe điện DC
-
⚡ Tủ điện DC trong nhà máy thông minh
-
⚡ Hệ thống lưu trữ năng lượng BESS
-
⚡ Hệ thống chiếu sáng khẩn cấp DC
-
⚡ Hệ thống điều khiển sử dụng bus DC
-
Thông số kỹ thuật chính
Thông số | ProTec T2 DCB | ProTec T2 DCU |
---|---|---|
Loại hệ thống | Bipolar (hai cực) | Unipolar (một cực) |
Điện áp định mức Un | 250 / 500 / 750 VDC | 500 / 1000 / 1500 VDC |
Điện áp hoạt động liên tục Uc | Lên đến 1500 VDC | Lên đến 1500 VDC |
Dòng xung định danh In | 20 kA (8/20 µs) | 20 kA (8/20 µs) |
Dòng xung cực đại Imax | 40 kA | 40 kA |
Dòng tổng ITotal | Tối đa 70 kA | Tối đa 70 kA |
SCCR | 100 kA (DC) | 100 kA (DC) |
Vị trí lắp đặt | Thanh ray DIN 35 mm | Thanh ray DIN 35 mm |
Môi trường làm việc | -40°C đến +85°C | -40°C đến +85°C |
Cấp bảo vệ | IP 20 | IP 20 |
Chất liệu vỏ | Nhựa chống cháy UL 94 V-0 | Nhựa chống cháy UL 94 V-0 |
Tuân thủ tiêu chuẩn | IEC 61643-41:2025, UL 1449 Edition 5 | IEC 61643-41:2025, UL 1449 Edition 5 |
Tại sao chọn ProTec T2 DCB & DCU?
Raycap tiên phong trong việc bảo vệ hệ thống điện DC, đặc biệt là trong bối cảnh tiêu chuẩn IEC 61643-41 mới dành riêng cho SPD DC đang được áp dụng. Với ProTec T2 DCB và DCU, bạn không chỉ bảo vệ thiết bị điện tử đắt tiền khỏi xung sét nguy hiểm, mà còn đảm bảo hiệu suất hoạt động ổn định, tuổi thọ lâu dài và tuân thủ tiêu chuẩn quốc tế.
