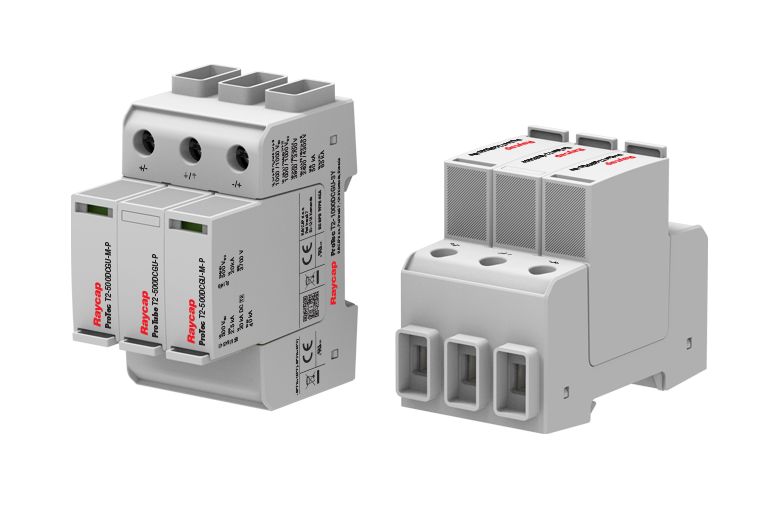

ProTec T2 DCGU – Thiết bị chống sét DC loại II đa cực, cắm rút được
Bảo vệ hệ thống điện DC an toàn và hiệu quả với ProTec T2 DCGU
ProTec T2 DCGU là dòng thiết bị chống sét lan truyền (SPD) loại II, được thiết kế đặc biệt cho các hệ thống điện một chiều (DC), chẳng hạn như trạm sạc xe điện (EV Charging), hệ thống lưu trữ năng lượng (BESS), năng lượng mặt trời (PV) hoặc các ứng dụng công nghiệp sử dụng điện DC khác.
Sản phẩm đạt tiêu chuẩn IEC FDIS 61643-41 Ed.1 và UL 1449 5th Edition, phù hợp với SPD Type 4CA và Class II, đảm bảo hiệu suất cao trong việc bảo vệ thiết bị trước những xung điện đột biến do sét hoặc sự cố trong lưới điện gây ra.
Tính năng nổi bật
-
-
🔌 Điện áp hoạt động liên tục (Uc): 1000 VDC – phù hợp với hầu hết các hệ thống điện DC công nghiệp hiện nay.
-
⚡ Dòng xả định mức In: 20 kA (8/20 μs), dòng xả cực đại Imax: lên đến 40 kA – bảo vệ thiết bị khỏi các xung quá áp mạnh.
-
🛡️ Cấu hình bảo vệ đa hướng: (+) – PE, (-) – PE và (+) – (–), đảm bảo bảo vệ toàn diện cho hệ thống.
-
🔥 Bảo vệ nhiệt và chỉ báo trạng thái hoạt động: cờ xanh cho trạng thái bình thường, không có nguy cơ cháy nổ trong vận hành.
-
🔌 Thiết kế cắm rút (pluggable): dễ dàng thay thế mà không cần tháo dây, giúp tiết kiệm thời gian bảo trì.
-
🧲 Tùy chọn tiếp điểm báo hiệu từ xa (RC): hỗ trợ giám sát trạng thái từ xa qua các tín hiệu AC/DC.
-
📦 Lắp đặt dễ dàng trên thanh DIN 35 mm, tương thích với các tủ điện tiêu chuẩn công nghiệp.
-
Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Điện áp danh định hệ DC (Un) | 900 VDC |
| Uc tối đa giữa (+) – (–) | 1000 VDC |
| Uc giữa cực và PE | 1000 VDC |
| Dòng xả định mức In (8/20 μs) | 20 kA |
| Dòng xả cực đại Imax (8/20 μs) | 40 kA |
| Dòng xung sét Iimp (10/350 μs) | 2.5 kA |
| Tổng dòng xả ITotal | 65 kA |
| Mức bảo vệ điện áp Up | 3700 V (giữa cực), 2400 V (cực – PE) |
| Thời gian đáp ứng | < 25 ns (giữa cực), < 100 ns (cực – PE) |
| Khả năng chịu dòng ngắn mạch (SCCR) | 30 kA |
| Nhiệt độ hoạt động | –40 °C đến +85 °C |
| Chuẩn lắp đặt | Thanh DIN 35 mm (EN 60715) |
| Cấp bảo vệ | IP20 |
| Kích thước | 3TE / 54 mm |
| Tiêu chuẩn | IEC 61643-41, UL 1449 Ed.5 |
Ứng dụng đề xuất
-
-
Trạm sạc xe điện (EV)
-
Hệ thống năng lượng mặt trời (PV)
-
Hệ thống lưu trữ năng lượng (BESS)
-
Hệ thống điện DC trong công nghiệp và cơ sở hạ tầng
-
Tại sao chọn ProTec T2 DCGU của Raycap?
✅ An toàn tuyệt đối: không rò dòng, không nguy cơ cháy nổ, thích hợp cho môi trường khắc nghiệt.
✅ Hiệu suất bảo vệ cao: bảo vệ thiết bị tối ưu trước các xung điện mạnh và lặp lại.
✅ Bền bỉ và tiết kiệm: tuổi thọ cao, dễ dàng thay thế module, giảm chi phí vận hành.
✅ Phù hợp nhiều chuẩn lưới: áp dụng cho mạng TN, TT, IT với điện áp lên đến 1000 VDC.
Kết luận
ProTec T2 DCGU là giải pháp lý tưởng cho các hệ thống điện một chiều yêu cầu khả năng chống sét mạnh mẽ, đáng tin cậy và dễ bảo trì. Với thiết kế hiện đại, hiệu suất cao và sự tuân thủ các tiêu chuẩn quốc tế, sản phẩm là lựa chọn tối ưu cho các dự án năng lượng tái tạo, trạm sạc EV và hệ thống lưu trữ năng lượng hiện đại.
Nếu bạn cần thêm thông tin kỹ thuật, datasheet hoặc báo giá, vui lòng liên hệ Công ty Khải Minh – Nhà phân phối chính hãng sản phẩm Raycap tại Việt Nam.
