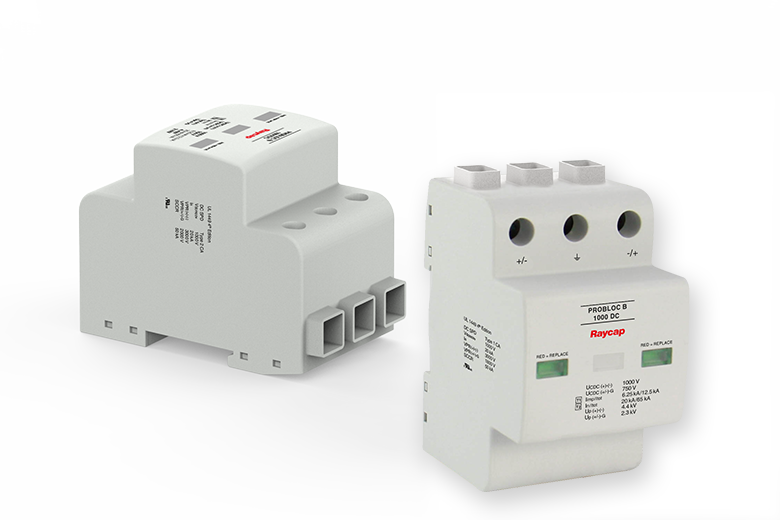

ProBloc B & ProBloc BR 1000 DC – Thiết bị chống sét Type 1+2 hiệu suất cao cho hệ thống DC 1000V
ProBloc B và ProBloc BR là dòng SPD đa cực (multi-pole), được thiết kế để bảo vệ hệ thống điện một chiều (DC) ở điện áp lên đến 1000 VDC. Với khả năng chịu được xung sét trực tiếp (Type 1 – 10/350 µs) và xung lan truyền (Type 2 – 8/20 µs), hai dòng sản phẩm này lý tưởng cho ứng dụng tại hệ thống điện mặt trời (PV), trạm lưu trữ năng lượng (ESS) và trạm sạc xe điện (EV Charger).
Điểm nổi bật của dòng ProBloc B & BR
| Tính năng | ProBloc B 1000 DC | ProBloc BR 1000 DC |
|---|---|---|
| Loại SPD | Type 1+2 / Class I+II | Type 1+2 / Class I+II |
| Điện áp hoạt động tối đa | 1000 VDC | 1000 VDC |
| Dòng phóng định mức (8/20 µs) | 20 kA | 20 kA |
| Dòng xung sét (10/350 µs) | 6.25 kA | 6.25 kA |
| Tổng dòng xả | 65 kA (8/20), 12.5 kA (10/350) | Tương đương |
| Lắp đặt | Gắn ray DIN 35 mm | Gắn ray DIN 35 mm |
| Cờ trạng thái | Xanh/lỗi | Xanh/lỗi |
| Tiếp điểm báo lỗi từ xa (RC) | Không có | Có sẵn (tùy chọn) |
Thông số kỹ thuật chính (áp dụng cho cả hai model)
| Thông số | Giá trị |
|---|---|
| Điện áp danh định (Un) | 900 VDC |
| Uc (+/- - PE) | 750 VDC |
| Điện áp bảo vệ (Up) | 4400 V (+/-), 2300 V (PE) |
| Thời gian đáp ứng | < 25 ns (+/-), < 100 ns (PE) |
| Cấp bảo vệ | IP20 |
| Chịu nhiệt độ môi trường | -40 °C đến +85 °C |
| Vật liệu vỏ | Nhựa UL94 V-0 |
| Tiêu chuẩn | IEC/EN 61643-31, UL 1449 (5th Ed.) |
| Kích thước (DIN 3TE) | 54 mm |
| Khối lượng | 424 g |
Sự khác biệt giữa ProBloc B và ProBloc BR
-
-
ProBloc B 1000 DC: Phiên bản tiêu chuẩn, không có tiếp điểm báo lỗi từ xa, thích hợp cho các hệ thống giám sát đơn giản, kiểm tra tại chỗ.
-
ProBloc BR 1000 DC: Bổ sung RC (Remote Contact) – cho phép kết nối với hệ thống SCADA hoặc BMS để theo dõi tình trạng SPD từ xa. Lý tưởng cho các trạm điện không người trực.
-
Ứng dụng tiêu biểu
-
-
Hệ thống điện mặt trời (PV): Tủ DC combiner box, inverter, string level
-
Hệ lưu trữ năng lượng (Battery Storage / BESS)
-
Trạm sạc xe điện (EV Charger DC)
-
Tủ điện DC trong công nghiệp và tự động hóa
-
Hệ thống DC 1000V có yêu cầu bảo vệ xung trực tiếp và lan truyền
-
✅ Lợi ích khi sử dụng ProBloc B & BR 1000 DC
-
-
Bảo vệ toàn diện cả giữa cực dương – âm và đến PE
-
Ngăn chặn hư hỏng inverter, pin, thiết bị điều khiển do xung sét
-
Thiết kế nhỏ gọn, lắp đặt dễ dàng và nhanh chóng
-
Tuân thủ đầy đủ tiêu chuẩn quốc tế cho lưới điện năng lượng sạch
-
Phiên bản có tiếp điểm báo lỗi giúp giám sát tập trung hiệu quả
-
Liên hệ với KMET để được tư vấn kỹ thuật và báo giá dòng SPD ProBloc DC
