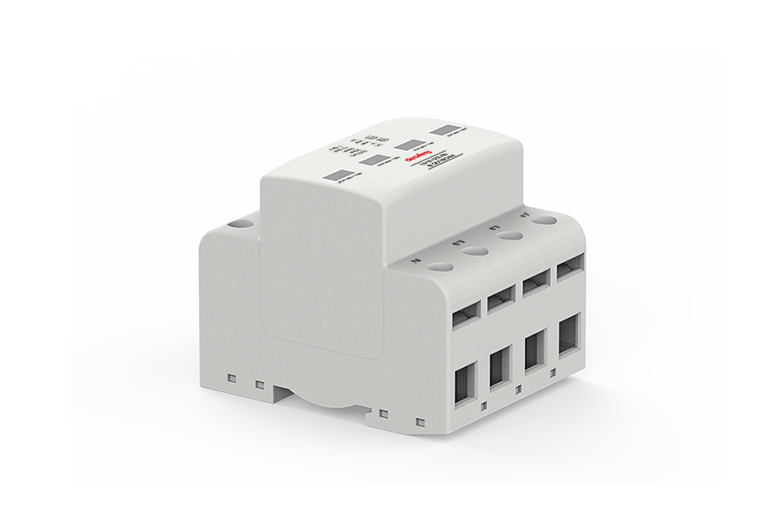

ProBloc B/BR 25 kA – Giải pháp chống sét Type 1+2 hiệu quả cao cho tủ điện tổng
Dòng sản phẩm ProBloc B/BR 25 kA Series của Raycap là giải pháp chống sét lan truyền tiên tiến, được thiết kế để bảo vệ tủ điện phân phối chính khỏi tác động của xung sét trực tiếp (10/350 µs) và quá áp lan truyền (8/20 µs). Với dòng xung định mức 25 kA Iimp, sản phẩm phù hợp với mọi hệ thống điện hạ thế trong công nghiệp, thương mại và hạ tầng năng lượng.
Tính năng nổi bật
-
-
Dòng xung mạnh mẽ: Dòng phóng xung sét đến 25 kA (10/350 µs) mỗi cực – đáp ứng yêu cầu lắp đặt ở cấp đầu nguồn.
-
Tích hợp báo lỗi bằng cờ đỏ và tiếp điểm từ xa (RC) – cho phép giám sát trực tiếp hoặc qua SCADA/BMS.
-
Chịu quá áp tạm thời (TOV) cao – bảo vệ an toàn trước sự cố mất trung tính hoặc xung hệ thống.
-
Thiết kế mô-đun nhỏ gọn (DIN 2TE đến 8TE), dễ lắp đặt và thay thế trên thanh ray DIN 35 mm.
-
Tuân thủ tiêu chuẩn quốc tế: IEC/EN 61643-11:2011, EN 61643-11:2012, OVE certified.
-
Các dòng sản phẩm & cấu hình chính
| Model | Cấu hình bảo vệ | Ứng dụng mạng điện | Dòng xả tổng (Iimp) |
|---|---|---|---|
| ProBloc BR 25/10 (1+0) | L - PE | TN-C, TN-S | 25 kA |
| ProBloc BR 25/20 (2+0) | L - PE, N - PE | TN-S | 50 kA |
| ProBloc BR 25/30 (3+0) | L1/L2/L3 - PE | TN-C | 75 kA |
| ProBloc BR 25/40 (4+0) | L1/L2/L3/N - PE | TN-S | 100 kA |
| ProBloc BR 25/11 (1+1) | L - N, N - PE | TN-S, TT | 50 kA |
| ProBloc BR 25/31 (3+1) | L - N, N - PE | TN-S, TT | 100 kA |
Tất cả các dòng đều có tùy chọn có (BR) hoặc không có tiếp điểm báo lỗi (B) tùy theo nhu cầu giám sát.
Thông số kỹ thuật tiêu chuẩn
| Thông số | Giá trị |
|---|---|
| Điện áp danh định (Uo) | 150 V / 230 V / 320 V AC |
| Uc (L-N / L-PE / N-PE) | tối đa 320 V AC |
| Dòng xả danh định (In) | 25 kA |
| Dòng xả cực đại (Imax) | 100 kA (8/20 µs) |
| Thời gian đáp ứng | < 25 ns |
| Chịu ngắn mạch (ISCCR) | 50 kA |
| Nhiệt độ làm việc | -40 ºC đến +85 ºC |
| Cấp bảo vệ | IP20 |
| Lắp đặt | Thanh DIN 35 mm |
Ứng dụng thực tế
-
-
Tủ điện tổng công nghiệp & thương mại
-
Hệ thống điện mặt trời nối lưới (AC Side)
-
Tòa nhà cao tầng, trung tâm dữ liệu
-
Trạm biến áp hạ thế và kiosk
-
Hệ thống chiếu sáng công cộng, đèn giao thông
-
✅ Lợi ích khi lựa chọn ProBloc BR 25 kA
-
-
Bảo vệ đầu nguồn hệ thống – nơi nguy cơ sét đánh trực tiếp cao nhất
-
Đáp ứng mọi cấu trúc mạng điện phổ biến (TN-S, TN-C, TT)
-
Hỗ trợ giám sát từ xa, chủ động bảo trì và thay thế SPD
-
Thiết kế modular, gọn gàng, tối ưu không gian tủ điện
-
Giảm thiểu thời gian chết do sự cố xung sét, bảo vệ tài sản và sản xuất
-
Liên hệ ngay với KMET để được tư vấn kỹ thuật và báo giá dòng ProBloc BR 25 kA
