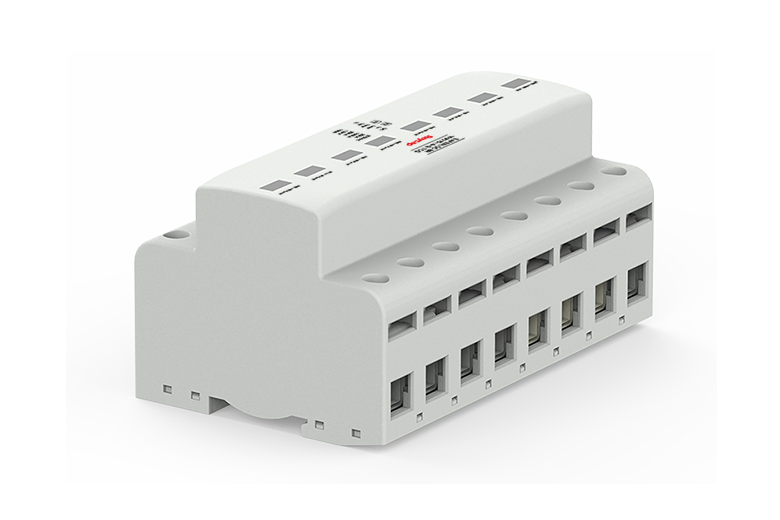

SafeBloc B/BR TCG Series – Thiết bị chống sét Type 1+2 công nghệ không rò điện, hiệu suất cao cho hệ thống điện hạ thế
SafeBloc B/BR TCG là dòng thiết bị chống sét lan truyền (SPD) cao cấp của Raycap, thiết kế để bảo vệ các tủ điện tổng (Main Distribution Boards) khỏi sét đánh trực tiếp và quá áp lan truyền. Với công nghệ hybrid không rò dòng (Leakage Current Free), sản phẩm đáp ứng chuẩn IEC/EN 61643-11 Class I+II / Type 1+2, lý tưởng cho các ứng dụng trong công nghiệp, năng lượng và hạ tầng dân dụng.
Điểm nổi bật của dòng SafeBloc TCG
-
-
Công nghệ hybrid không rò dòng – loại bỏ rò rỉ điện, không gây ảnh hưởng đến RCD hoặc hệ thống bảo vệ nối đất.
-
Khả năng chịu xung sét mạnh – lên đến 25 kA Iimp (10/350 µs) mỗi pha, dòng xả tối đa đến 100 kA (8/20 µs).
-
Tích hợp cảnh báo trạng thái (cờ đỏ) và tùy chọn tiếp điểm báo lỗi từ xa (RC).
-
Thiết kế dạng mô-đun nhỏ gọn, dễ dàng lắp đặt trên ray DIN 35 mm.
-
Chịu nhiệt và ẩm tốt – hoạt động trong môi trường từ –40 °C đến +85 °C, độ ẩm 95%.
-
Thông số kỹ thuật tiêu chuẩn
| Thông số | Giá trị |
|---|---|
| Điện áp hoạt động liên tục (Uc) | 150 – 275 V AC |
| Dòng phóng xung định mức (Iimp) | 12.5 – 25 kA (10/350 µs) |
| Dòng xả cực đại (Imax) | 50 – 100 kA (8/20 µs) |
| Cấp bảo vệ điện áp (Up) | < 1.2 – 1.5 kV |
| Thời gian đáp ứng | < 25 ns |
| Chịu ngắn mạch (ISCCR) | 50 kA |
| TOV withstand 120 min | 229 – 438 V |
| Cấp bảo vệ vỏ (IP) | IP20 |
| Lắp đặt | Ray DIN 35 mm |
| Vật liệu vỏ | UL94 V-0, không bắt cháy |
| Tiêu chuẩn | IEC 61643-11, EN 61643-11, OVE Certified |
Các cấu hình sản phẩm & mã hiệu
| Mã sản phẩm | Cấu hình | Mạng điện phù hợp | Tổng dòng xả (Iimp) |
|---|---|---|---|
| SafeBloc B/BR 25-10-TCG | 1+0 | TN-C | 25 kA |
| SafeBloc B/BR 25-11-TCG | 1+1 | TN-S, TT | 25 kA |
| SafeBloc B/BR 25-30-TCG | 3+0 | TN-C | 75 kA |
| SafeBloc B/BR 25-40-TCG | 4+0 | TN-S | 100 kA |
| SafeBloc B/BR 12.5-31-TCG | 3+1 | TN-S, TT | 50 kA |
| SafeBloc B/BR 12.5-40-TCG | 4+0 | TN-S | 50 kA |
Ghi chú: phiên bản “BR” có tích hợp tiếp điểm báo lỗi từ xa (Remote Contact) để kết nối với hệ SCADA/BMS.
Ứng dụng thực tiễn
-
-
Tủ điện tổng nhà máy công nghiệp, xưởng sản xuất
-
Tủ AC-side trong hệ thống điện mặt trời
-
Tòa nhà văn phòng, trung tâm thương mại, bệnh viện
-
Hệ thống nguồn tại các trạm viễn thông, trung tâm dữ liệu
-
Tủ điều khiển giao thông, chiếu sáng đô thị
-
✅ Lợi ích khi lựa chọn SafeBloc TCG
-
-
An toàn tuyệt đối nhờ công nghệ chống rò dòng điện độc quyền
-
Bảo vệ thiết bị trước cả sét trực tiếp và lan truyền
-
Tích hợp giám sát trực quan & từ xa, tối ưu công tác bảo trì
-
Dễ lắp đặt, thay thế nhờ thiết kế mô-đun nhỏ gọn
-
Đáp ứng tiêu chuẩn lắp đặt tại mọi khu vực yêu cầu cao về an toàn điện
-
Liên hệ với KMET để nhận tư vấn và báo giá chi tiết cho dòng SafeBloc TCG của Raycap.
