SPT CP BNC – Thiết bị chống sét chuyên dụng cho hệ thống tín hiệu RF và đồng trục

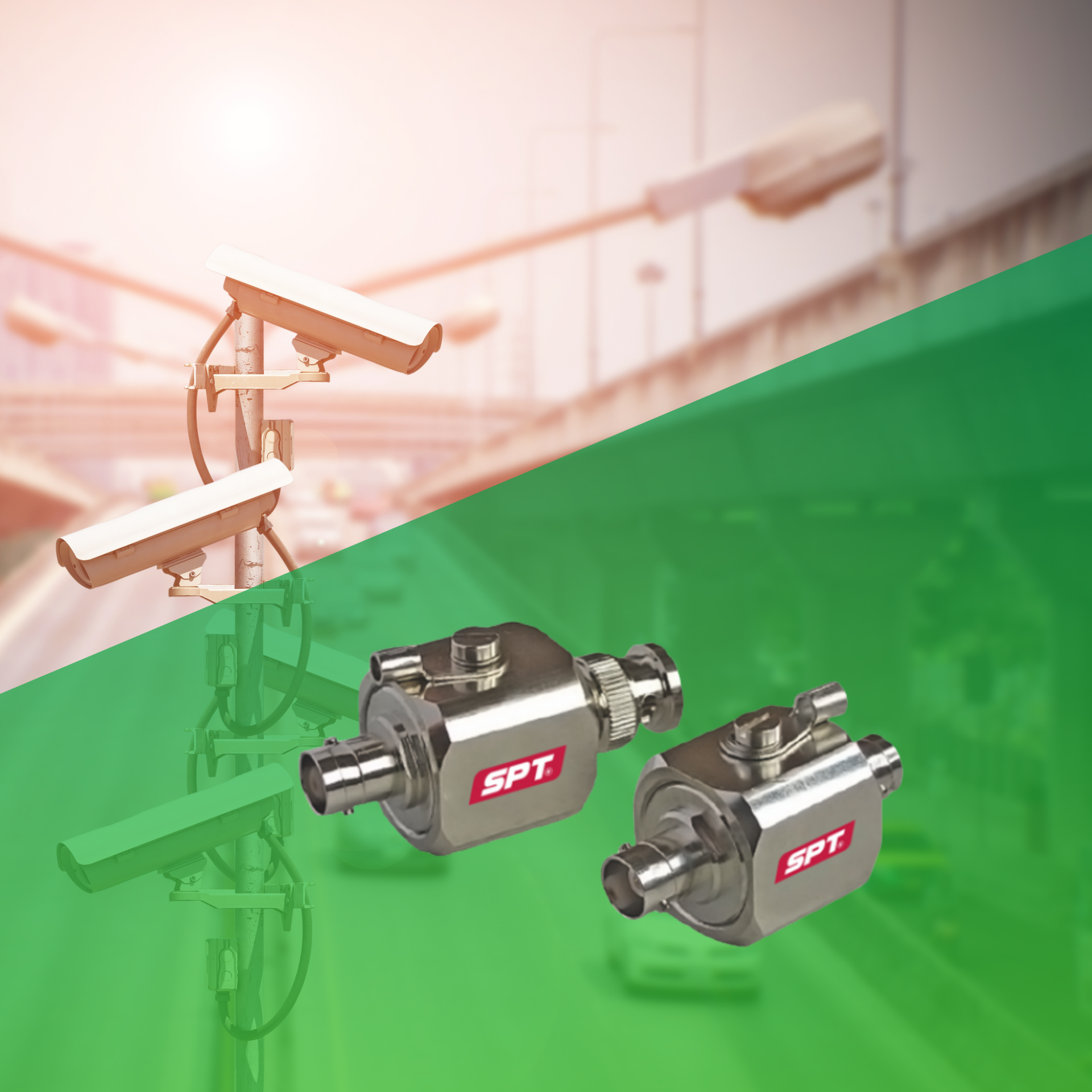

SPT CP BNC là dòng thiết bị chống sét lan truyền (SPD) tuyến tính (in-line) được thiết kế đặc biệt để bảo vệ các hệ thống truyền tín hiệu RF, truyền hình, camera giám sát và thiết bị viễn thông sử dụng cáp đồng trục. Sản phẩm thuộc dòng SPD C1/C2/C3 theo tiêu chuẩn IEC/EN 61643-21, có khả năng chịu dòng sét lên đến 20 kA (8/20 µs) và điện áp làm việc từ 70V đến 280V, mang lại khả năng bảo vệ tin cậy cho thiết bị điện tử nhạy cảm trước các xung quá áp lan truyền theo đường tín hiệu.
Đặc điểm nổi bật của SPT CP BNC
-
-
✅ Bảo vệ hiệu quả cho tín hiệu RF/dữ liệu: Thiết kế trở kháng 50 Ohm giúp tương thích hoàn hảo với các hệ thống truyền dẫn sử dụng giao tiếp BNC.
-
✅ Công nghệ chống sét bằng GDT (Gas Discharge Tube): Cách ly nhanh và hiệu quả dòng sét lan truyền mà không gây ảnh hưởng đến tín hiệu.
-
✅ Suy hao chèn thấp (<0.4 dB) và Return Loss cao (>20 dB): Giữ nguyên chất lượng truyền dẫn cho các hệ thống có yêu cầu cao về tín hiệu.
-
✅ Vỏ kim loại chống nhiễu và che chắn điện từ (EMI/RFI): Giảm nhiễu cho thiết bị truyền thông nhạy cảm.
-
✅ Dễ lắp đặt: Thiết kế dạng tuyến tính (in-line) với tùy chọn kết nối BNC Female-Female và BNC Male-Female.
-
✅ Lý tưởng cho trạm thu phát RF, camera giám sát ngoài trời, hệ thống truyền hình số, hệ thống đo lường từ xa.
-
Bảng thông số kỹ thuật SPT CP BNC
| Thông số | SPT CP BNC - 70 | SPT CP BNC - 180 | SPT CP BNC - 280 |
|---|---|---|---|
| Điện áp hoạt động liên tục (Uc) | 70 V | 180 V | 280 V |
| Công suất đỉnh tối đa (Pmax) | 40 W | 125 W | 300 W |
| Dòng xả danh định (In, 8/20 µs) | 10 kA | 10 kA | 10 kA |
| Dòng xả cực đại (Imax, 8/20 µs) | 20 kA | 20 kA | 20 kA |
| Điện áp dư (Ures @ 1 kV/µs) | < 600 V | < 700 V | < 900 V |
| Trở kháng (Z) | 50 Ω | 50 Ω | 50 Ω |
| Suy hao chèn (Insertion Loss) | < 0.4 dB | < 0.4 dB | < 0.4 dB |
| Suy hao phản xạ (Return Loss) | > 20 dB | > 20 dB | > 20 dB |
| Điện trở cách điện (Riso) | > 10 GΩ | > 10 GΩ | > 10 GΩ |
| Dải tần hoạt động (fG) | 0 – 2.6 GHz | 0 – 2.6 GHz | 0 – 2.6 GHz |
| Nhiệt độ hoạt động | –40 °C đến +80 °C | –40 °C đến +80 °C | –40 °C đến +80 °C |
| Chuẩn kết nối | BNC F-F / M-F | BNC F-F / M-F | BNC F-F / M-F |
| Cấp bảo vệ (IP) | IP20 (EN 60529) | IP20 (EN 60529) | IP20 (EN 60529) |
| Vật liệu vỏ | Kim loại | Kim loại | Kim loại |
| Kích thước (DxRxC) | 73 × 30 × 30 mm | 73 × 30 × 30 mm | 73 × 30 × 30 mm |
| Trọng lượng | 106 g (F-F) | 114 g (M-F) | 114 g (M-F) |
Mã sản phẩm & đóng gói
| Mã sản phẩm | Kết nối | Điện áp làm việc | |
|---|---|---|---|
| SPT CP BNC-FF-070 | BNC Female-Female | 70V | |
| SPT CP BNC-FF-180 | BNC Female-Female | 180V | |
| SPT CP BNC-FF-280 | BNC Female-Female | 280V | |
| SPT CP BNC-MF-070 | BNC Male-Female | 70V | |
| SPT CP BNC-MF-180 | BNC Male-Female | 180V | |
| SPT CP BNC-MF-280 | BNC Male-Female | 280V |
Ứng dụng điển hình
-
-
Hệ thống truyền hình cáp, truyền hình vệ tinh
-
Camera giám sát (CCTV) ngoài trời
-
Hệ thống phát thanh – truyền hình
-
Hệ thống RF tại trạm BTS, ăng-ten thu phát
-
Thiết bị đo lường từ xa, SCADA, cảm biến công nghiệp
-
Với độ bền cao, khả năng bảo vệ mạnh mẽ và độ suy hao thấp, SPT CP BNC là giải pháp chống sét tín hiệu lý tưởng cho các ứng dụng yêu cầu cao về an toàn và độ tin cậy trong truyền thông RF.
