SPT25 Series – Thiết bị chống sét lan truyền Type 1+2 hiệu suất cao từ Surge Protec

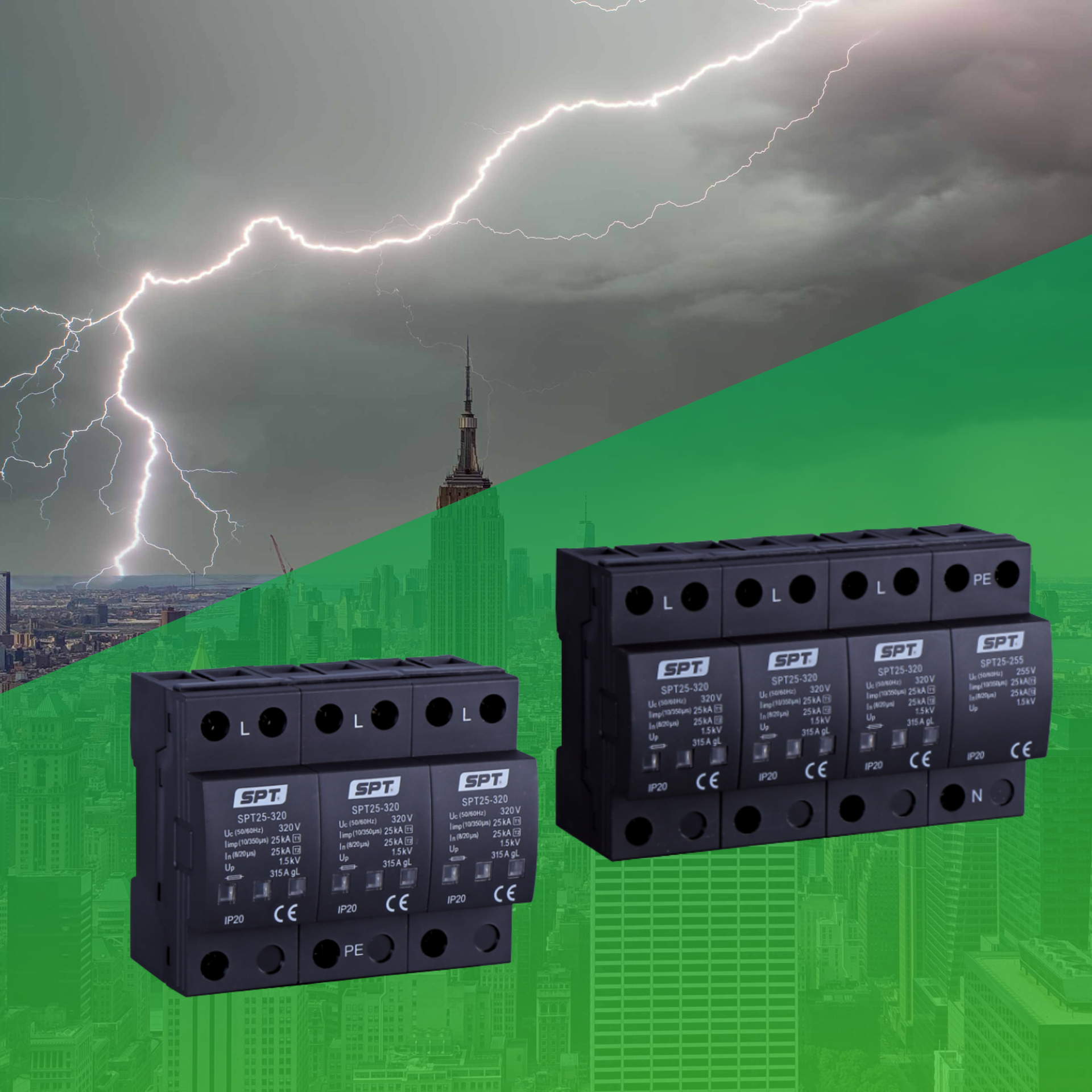

SPT25 Series là dòng thiết bị chống sét lan truyền (SPD) chất lượng cao được thiết kế theo cấu trúc monoblock đa cực, phù hợp lắp đặt tại tủ điện chính (Main Distribution Board) trong các hệ thống điện hạ thế. Sản phẩm đáp ứng đồng thời Type 1+2 / Class I+II theo tiêu chuẩn IEC 61643-11:2011 / EN 61643-11:2012, đảm bảo bảo vệ hiệu quả cho hệ thống điện khỏi tác động của xung sét trực tiếp (10/350 µs) và quá áp lan truyền (8/20 µs).
Tính năng nổi bật
-
-
Dòng phóng xung mạnh mẽ: Iimp lên đến 25 kA, Imax đến 100 kA, bảo vệ chắc chắn ngay cả khi sét đánh trực tiếp.
-
Đa dạng cấu hình bảo vệ: từ 1+0, 1+1, 2+0, 3+0, 3+1 đến 4+0 – tương thích với mạng TN-C, TN-S và TT.
-
Chịu điện áp hoạt động liên tục (Uc) lên đến 440 V AC, lý tưởng cho các hệ thống điện công nghiệp hiện đại.
-
Cờ báo trạng thái hoạt động (LED xanh/đỏ) tích hợp – hỗ trợ kiểm tra nhanh, tùy chọn tiếp điểm cảnh báo từ xa (RC).
-
Vật liệu chống cháy UL94-V0, bảo vệ nhiệt tích hợp, hoạt động ổn định từ –40 °C đến +70 °C.
-
Thiết kế nhỏ gọn, dạng khối nguyên – lắp đặt dễ dàng trên thanh ray DIN 35 mm.
-
Thông số kỹ thuật chính
| Thông số | Giá trị |
|---|---|
| Dòng xung sét Iimp | 25 kA (10/350 µs) |
| Dòng xả định mức In | 25 kA (8/20 µs) |
| Dòng xả cực đại Imax | 100 kA (8/20 µs) |
| Cấp bảo vệ điện áp Up | 1000 V – 2000 V (tùy phiên bản) |
| Thời gian đáp ứng tA | < 25 ns |
| TOV withstand | Tối đa 765 V (120 phút), đến 1200 V (200 ms cho N-PE) |
| Điện áp hoạt động liên tục Uc | 150 / 275 / 320 / 385 / 440 V AC |
| Chịu ngắn mạch ISCCR | 50 kA |
| Tiêu chuẩn | IEC/EN 61643-11:2012, CE |
| Bảo vệ nhiệt & ngắt tự động | Có |
| Remote Contact (tùy chọn) | AC: 250V/0.5A; DC: 250V/0.1A |
Các phiên bản sản phẩm
| Mã sản phẩm | Cấu hình | Mạng điện | Đặc điểm nổi bật |
|---|---|---|---|
| SPT25-XXX/1(S) | 1+0 | TN-C, TT | Đơn cực, bảo vệ L-PE |
| SPT25-XXX/2(S) | 2+0 | TN-S | Bảo vệ L-PE & N-PE |
| SPT25-XXX/3(S) | 3+0 | TN-C | Bảo vệ 3P đến PE |
| SPT25-XXX/4(S) | 4+0 | TN-S | Bảo vệ 3P + N đến PE |
| SPT25-XXX/1(S)+1 | 1+1 | TT | Kết hợp MOV & GDT |
| SPT25-XXX/3(S)+1 | 3+1 | TN-S, TT | Bảo vệ trung tính N chuyên dụng |
Tất cả model có tùy chọn tiếp điểm báo lỗi từ xa (RC) để giám sát tích hợp.
Ứng dụng tiêu biểu
-
-
Tủ điện tổng công nghiệp và nhà máy sản xuất
-
Trạm phân phối trung tâm trong hệ thống điện dân dụng và thương mại
-
Hệ thống điện mặt trời – bảo vệ AC-side
-
Trạm sạc EV, trung tâm dữ liệu, hệ thống nguồn dự phòng
-
Tòa nhà cao tầng, bệnh viện, sân bay, trung tâm thương mại
-
✅ Lợi ích khi sử dụng SPT25 Series
-
-
Bảo vệ toàn diện từ pha đến trung tính và PE, đảm bảo an toàn cho toàn hệ thống
-
Phù hợp nhiều cấp điện áp và tiêu chuẩn lưới điện tại Việt Nam
-
Tối ưu không gian tủ điện nhờ thiết kế mô-đun nhỏ gọn
-
Dễ bảo trì, giám sát trạng thái SPD tại chỗ hoặc từ xa
-
Tăng độ bền cho thiết bị điện, giảm thiểu thời gian gián đoạn sản xuất
-
