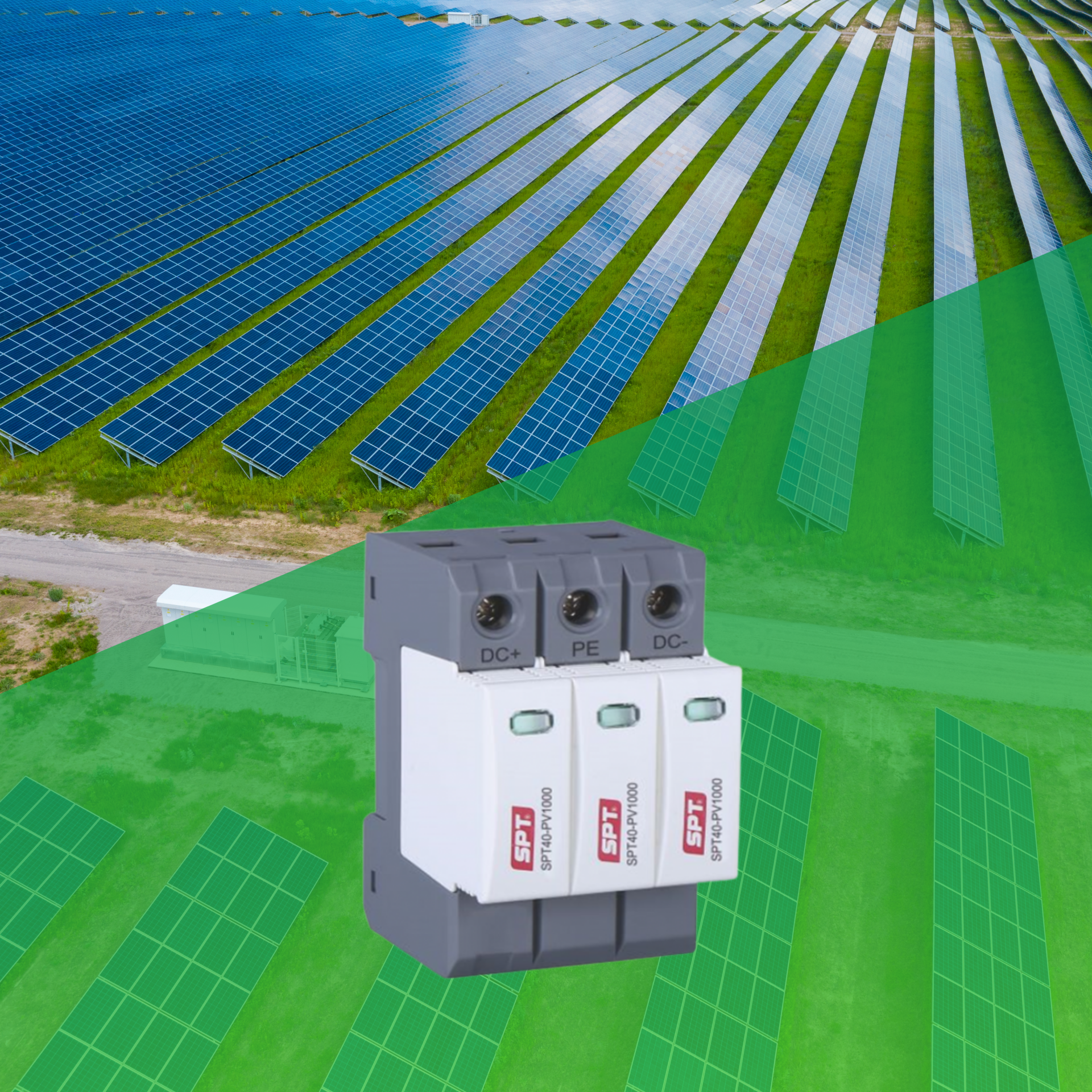

SPT40-PVXXX (S) – Thiết bị chống sét lan truyền DC Type 2 cho hệ thống điện mặt trời
SPT40-PVXXX (S) là dòng thiết bị chống sét lan truyền (SPD) DC hiệu suất cao do SPT – Surge Protec (Hàn Quốc) phát triển, chuyên dụng cho hệ thống năng lượng mặt trời (PV) với điện áp lên đến 1500 VDC. Sản phẩm được thiết kế để bảo vệ các thiết bị điện tử quan trọng như inverter, bộ điều khiển sạc, hệ thống lưu trữ điện (ESS) khỏi các xung sét lan truyền và quá áp do hoạt động chuyển mạch.
Với thiết kế dạng mô-đun cắm rút (pluggable), tích hợp bảo vệ nhiệt, chỉ thị trạng thái và tùy chọn báo lỗi từ xa (RC), dòng SPT40-PV mang đến hiệu quả bảo vệ đáng tin cậy, an toàn và dễ dàng bảo trì.
Lợi ích vượt trội
-
-
An toàn toàn diện cho hệ thống PV DC-side lên đến 1500 VDC.
-
Khả năng xả dòng sét mạnh mẽ: In = 20kA, Imax = 40kA (8/20 µs).
-
Thay thế nhanh chóng nhờ thiết kế plug-in dạng mô-đun.
-
Báo trạng thái trực quan: cửa sổ màu xanh (bình thường), đỏ (lỗi).
-
Tích hợp cảnh báo từ xa (RC contact) – hỗ trợ giám sát từ xa qua SCADA, BMS.
-
Hoạt động bền bỉ trong môi trường khắc nghiệt – nhiệt độ từ –40 °C đến +80 °C.
-
Tuân thủ tiêu chuẩn quốc tế:
-
IEC 61643-31:2018 (SPD for PV DC systems)
-
EN 50539-11 (Europe PV standard)
-
UL 1449 4th Edition (North America)
-
-
Bảng thông số kỹ thuật chính
| Thông số | Giá trị điển hình |
|---|---|
| Điện áp hoạt động liên tục (Uc) | 600 VDC / 1000 VDC / 1200 VDC / 1500 VDC |
| Dòng xả danh định (In) | 20 kA (8/20 µs) |
| Dòng xả cực đại (Imax) | 40 kA (8/20 µs) |
| Mức điện áp bảo vệ (Up) | ≤ 4.5 kV (tùy điện áp) |
| Thời gian đáp ứng | < 25 ns |
| Chịu quá áp tạm thời (TOV) | Uc x 1.25 (tối đa 5 giây) |
| Bảo vệ nhiệt & cơ chế ngắt an toàn | Có |
| Báo trạng thái (Window indicator) | Xanh = OK, Đỏ = Lỗi |
| Tiếp điểm từ xa (RC) | Có (tùy chọn S) |
| Tiêu chuẩn | IEC 61643-31, EN 50539-11, UL 1449 |
| Lắp đặt | Ray DIN 35 mm |
| Vật liệu vỏ | Nhựa chống cháy UL 94-V0 |
| Mức bảo vệ IP | IP20 |
| Nhiệt độ hoạt động | –40 °C đến +80 °C |
Các mã sản phẩm phổ biến
| Mã sản phẩm | Điện áp DC (Uc) | Tùy chọn RC | Số cực |
|---|---|---|---|
| SPT40-PV600(S) | 600 VDC | Có | 2P / 3P |
| SPT40-PV1000(S) | 1000 VDC | Có | 2P / 3P |
| SPT40-PV1200(S) | 1200 VDC | Có | 2P / 3P |
| SPT40-PV1500(S) | 1500 VDC | Có | 2P / 3P |
Ghi chú: Phiên bản có hậu tố “(S)” là model có tiếp điểm báo lỗi từ xa (Remote Contact).
Ứng dụng thực tế
-
-
Tủ Combiner Box trong hệ thống điện mặt trời chuỗi và trung tâm.
-
Tủ đầu vào DC của inverter chuỗi hoặc inverter trung tâm.
-
Hệ thống lưu trữ năng lượng (ESS) DC-side, BESS hoặc hybrid inverter.
-
Hệ thống DC viễn thông, điều khiển công nghiệp và trạm sạc DC.
-
✅ Kết luận
SPT40-PVXXX (S) là thiết bị chống sét DC đáng tin cậy cho các hệ thống điện mặt trời hiện đại, giúp đảm bảo an toàn, tuổi thọ thiết bị và giảm thiểu thời gian dừng hệ thống. Thiết kế mô-đun linh hoạt, tuân thủ tiêu chuẩn quốc tế và hiệu suất cao khiến dòng sản phẩm này trở thành lựa chọn lý tưởng cho mọi dự án PV từ dân dụng đến quy mô nhà máy.
