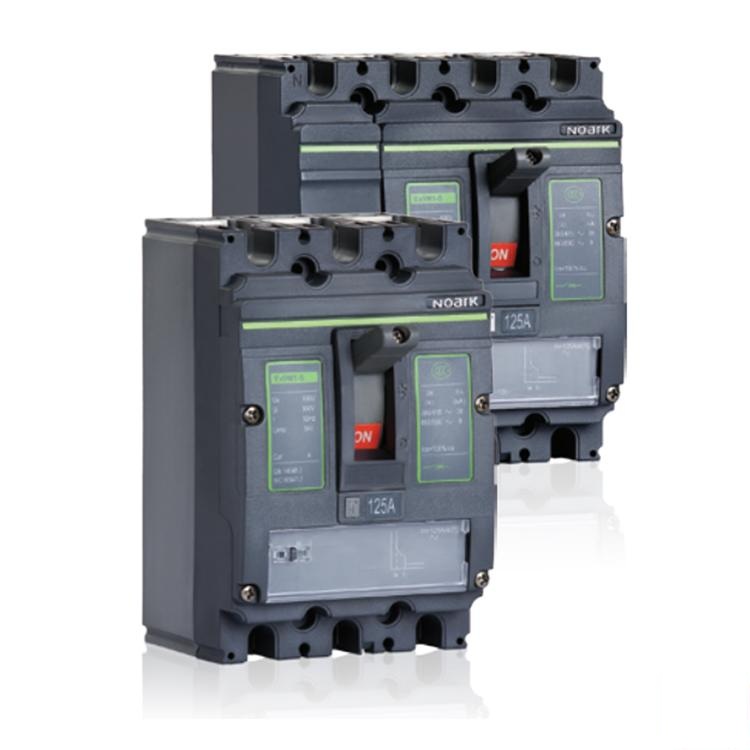

Dòng máy cắt khối đúc Ex9M AC TM của NOARK được thiết kế chuyên biệt cho các ứng dụng trong hệ thống phân phối điện. Sản phẩm được trang bị bộ trip từ nhiệt (Thermo-magnetic), tuân thủ tiêu chuẩn IEC/EN 60947-2, đảm bảo độ tin cậy cao trong hoạt động và khả năng cách ly khi cần thiết. Dòng Ex9M AC TM phù hợp với cả hệ thống điện công nghiệp và dân dụng, kể cả những nơi có sóng quá điện áp cao.

1. Thông số kỹ thuật chính

• • Dòng định mức (In): lên đến 800 A

  • Điện áp hoạt động định mức: 415 V AC / 690 V AC

  • Số cực: 1P, 2P, 3P, 4P (có N cực bảo vệ)

  • Dòng cắt ngắn mạch định mức Icu (Ics = Icu): từ 36 kA đến 150 kA tại 415 V AC

  • Phân loại sử dụng: Loại A (Utilization Category A)

  • Loại bảo vệ: từ nhiệt (Ir) và từ tính (Ii), có thể điều chỉnh

  • Tiêu chuẩn: IEC/EN 60947-2

2. Phiên bản & Cấu hình

Dòng Ex9M AC TM bao gồm các khung (frame size) từ M1 đến M5 với dải dòng định mức như sau:

• • M1: 16–160 A

  • M2: 125–250 A

  • M3: 250–500 A

  • M4: 400–630 A

  • M5: 630–800 A
    Mỗi khung có nhiều tùy chọn dòng cắt khác nhau: S (36kA), N (50kA), Q (70kA), H (100kA), P (150kA).

3. Trip Unit (Đơn vị bảo vệ)

Sử dụng cơ chế bảo vệ từ nhiệt – từ tính (Thermo-Magnetic):

• • Ir (Dòng bảo vệ lâu dài): có thể điều chỉnh từ 0.7–1.0 × In

  • Ii (Dòng cắt tức thời): điều chỉnh từ 5–10 × In hoặc cố định tùy theo phiên bản

  • Các thông số cài đặt được tối ưu hóa cho từng mức dòng và ứng dụng thực tế.

4. Phụ kiện mở rộng

• • Phụ kiện bên trong:

    • Tiếp điểm phụ (AX21/M),

    • Tiếp điểm tín hiệu (AL21/M),

    • Cuộn cắt từ xa (SHT2i),

    • Cuộn sụt áp (UVT2i)

  • Phụ kiện bên ngoài:

    • Tay xoay trực tiếp và tay xoay mở rộng

    • Module điều khiển từ xa

    • Chân cắm rút (Plug-in, Draw-out base)

    • Nắp cực, khóa cơ khí, bộ chống chạm pha

5. Kích thước cơ bản

Mỗi khung (M1 đến M5) có kích thước và phụ kiện tương ứng, phù hợp lắp đặt tủ điện chuẩn công nghiệp. Các phụ kiện như thanh đấu nối, che cực, bộ cách ly, lắp ray DIN hoặc bắt vít đều được cung cấp đầy đủ.

6. Ứng dụng thực tế

Máy cắt Ex9M AC TM lý tưởng cho:

• • Hệ thống phân phối điện trung và hạ thế

  • Tủ điện tổng, tủ phân phối, tủ ATS

  • Nhà máy công nghiệp, trung tâm dữ liệu, tòa nhà thương mại

  • Ứng dụng trong ngành năng lượng, hạ tầng và các khu công nghiệp nặng
