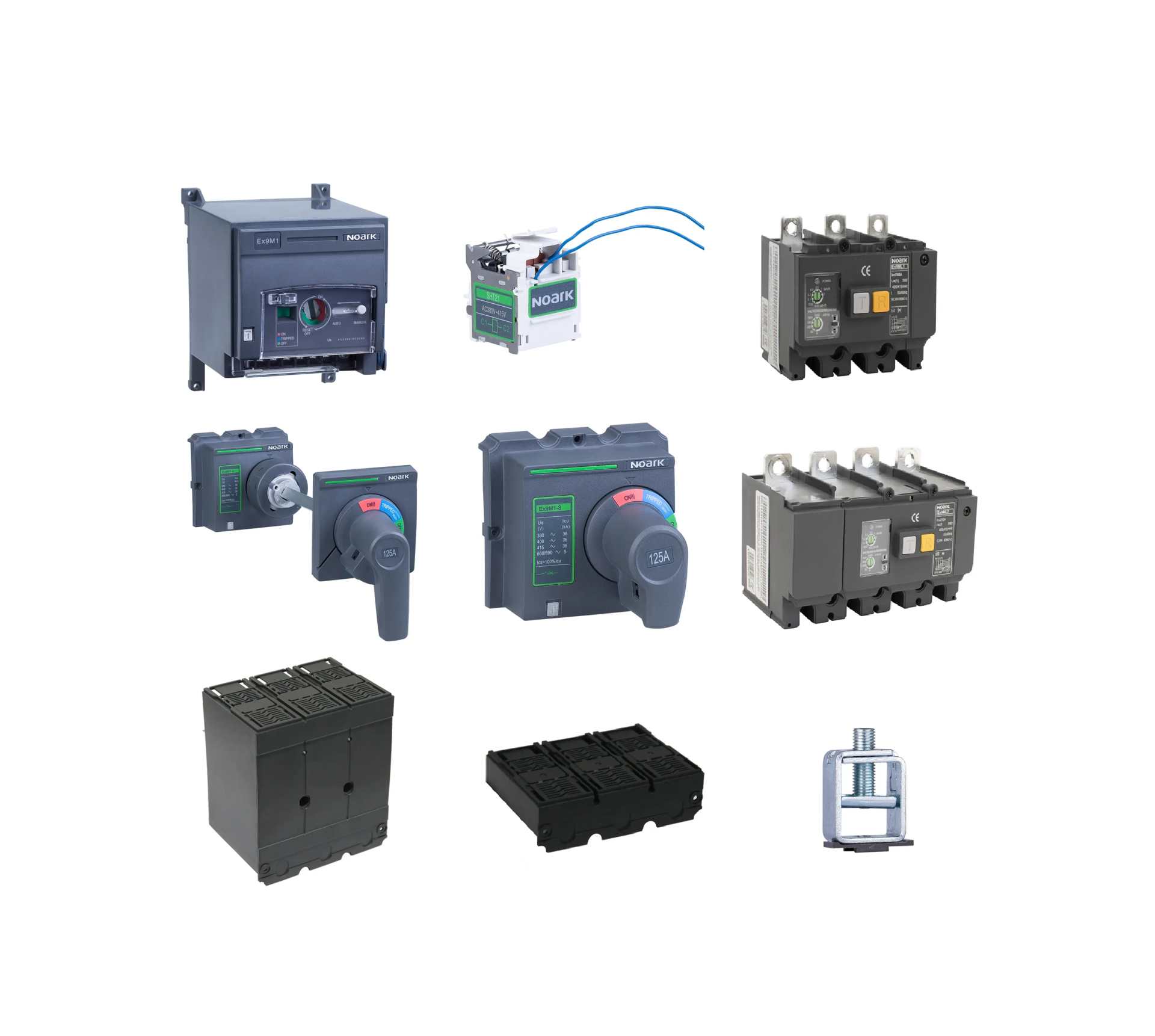

Accessories for MCCBs Ex9M là các phụ kiện kỹ thuật dành cho dòng máy cắt vỏ đúc (MCCB) Ex9M, bao gồm danh sách và mô tả chi tiết về từng loại phụ kiện hỗ trợ việc mở rộng chức năng và lắp đặt máy cắt. Dưới đây là bản tóm tắt nội dung chính:

1. Mục đích chung

Phụ kiện cho MCCB dòng Ex9M cho phép mở rộng hoặc thay đổi chức năng cơ bản như giám sát, điều khiển từ xa, đóng ngắt, bảo vệ nâng cao...

2. Các nhóm phụ kiện chính

a. Tiếp điểm phụ và tiếp điểm tín hiệu

• • AX21M (auxiliary): đồng bộ với tiếp điểm chính.

  • AL21M (signal): phát tín hiệu khi có trip điện.

  • Sử dụng cho tất cả các kích thước khung M1 - M6.

b. Cuộn đóng ngắt từ xa

• • SHT2i (shunt trip) & UVT2i (undervoltage release).

  • Tương thích từng model theo kích thước khung từ M1 đến M6.

  • Có phiên bản AC/DC, nhiều dải điện áp.

c. Bộ điều khiển bằng động cơ (Remote Motor Operator)

• • Mã MOD21 đến MOD26 tương ứng với các frame size.

  • Đóng ngắt MCCB bằng tín hiệu điều khiển từ xa.

  • Có chỉ thị trạng thái (ON/OFF/TRIP).

d. Tay xoay (Rotary Handle)

• • Loại trực tiếp (RHD2i): gắn trực tiếp lên MCCB.

  • Loại có trục mở rộng (ERH2i): cho lắp tủ (door coupling), có phiên bản trục dài 500mm.

  • Có khóa ON/OFF bằng padlock.

e. Khóa cơ khí (MIT2i)

• • Dùng liên động cơ khí giữa hai MCCB cùng loại để tránh đóng cùng lúc.

  • Không thể dùng cùng lúc với các phụ kiện gắn phía trước khác (ERH, MOD...).

f. Thiết bị cắm nhanh (Plug-in Base) và kiểu rút ra (Draw-Out Base)

• • Plug-in (PIA2i): cho M1 - M3, dạng cắm nhanh.

  • Draw-out (DOB2i): cho M3 - M5, giúp tháo MCCB dễ dàng để bảo trì.

g. Đế gắn thanh DIN và spacer điều chỉnh độ sâu

• • DIN-Rail adapter (DRA): chỉ dùng cho M1, M2.

  • Spacer WG10, WG13: để đồng bộ chiều cao mặt trước khi gắn nhiều MCCB có khung khác nhau.

h. Đầu nối (Terminals)

• • Box Terminal: dùng cho dây Cu.

  • Tunnel Terminal: dùng cho dây Al hoặc Cu.

  • Có cả terminal vặn ốc (screw type), plate đầu nối trước/sau (JP/RCP).

i. Nắp che đầu cốt (Terminal covers)

• • Tăng độ an toàn, có bản ngắn & dài cho cả loại 3P và 4P.

j. Mô-đun truyền thông (COM22)

• • Giao tiếp RS485 (Modbus) cho MCCB dạng điện tử.

  • Hiển thị trạng thái, dòng điện từng pha, lỗi, và điều chỉnh các thông số bảo vệ (chống quá tải, đo dòng lệch,...) từ xa.

k. Hộp pin (Battery box BAB22)

• • Cung cấp nguồn 9V DC cho đơn vị điều khiển điện tử (khoảng 7 giờ hoạt động).

3. Thông số kỹ thuật đi kèm

• • Có đầy đủ điện áp hoạt động, tần số, dòng điện định mức, dòng điện nhiệt, độ trễ tác động, mô-men siết, các biểu đồ đấu nối (wiring diagrams) và kích thước vật lý cho từng phụ kiện.
