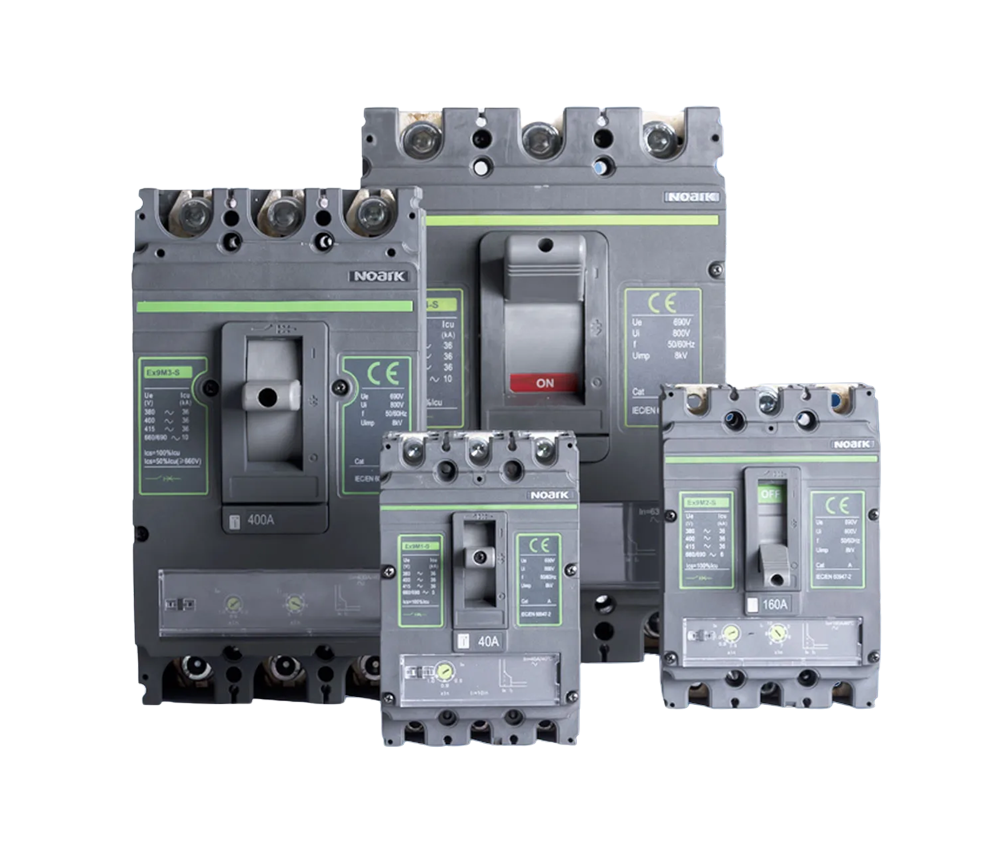

Dòng máy cắt khối đúc Ex9M DC TM của NOARK là loại máy cắt từ nhiệt (Thermo-magnetic MCCB) chuyên dùng cho các ứng dụng điện một chiều (DC), đặc biệt là trong hệ thống điện mặt trời (PV), lưu trữ năng lượng (ESS) và công nghiệp nặng. Được kiểm nghiệm theo tiêu chuẩn IEC/EN 60947-2, sản phẩm đảm bảo khả năng bảo vệ chính xác, độ tin cậy cao và chức năng cách ly an toàn.

1. Thông số kỹ thuật chính

• • Điện áp làm việc tối đa:

    • 1P: 250 VDC

    • 2P: 500 VDC

    • 3P: 750 VDC

    • 4P: 1000 VDC

  • Dòng điện định mức (In): Từ 16 A đến 800 A

  • Dòng cắt ngắn mạch Icu = Ics: Từ 25 kA đến 100 kA

  • Số cực: 1, 2, 3, 4 cực

  • Tiêu chuẩn: IEC/EN 60947-2

  • Tổng thời gian cắt ngắn mạch: < 2 ms

  • Độ bền cơ học: lên đến 10.000 chu kỳ

  • Cấp bảo vệ: IP40 (thân máy), IP20 (tại đầu cực)

2. Phiên bản & Cấu hình

Ex9M DC TM được phân loại theo dòng định mức và khả năng cắt:

• • Frame size: M1 đến M5

    • M1: 16–160 A

    • M2: 125–250 A

    • M3: 250–400 A

    • M4: 400–630 A

    • M5: 630–800 A

  • Khả năng cắt (Icu):

    • B: 25 kA

    • S: 36 kA

    • N: 50 kA

    • Q: 70 kA

    • H: 100 kA

3. Trip Unit (Đơn vị bảo vệ)

Sử dụng công nghệ bảo vệ từ nhiệt – từ tính (TM) với các đặc điểm:

• • Dòng bảo vệ lâu dài Ir: điều chỉnh từ 0.7 đến 1.0 × In

  • Dòng ngắn mạch Ii:

    • M1: cố định ở 10×In hoặc điều chỉnh 5–10×In

    • M2–M5: điều chỉnh trong khoảng 5–12×In tùy phiên bản

  • Bảo vệ ổn định, chính xác và phù hợp cho nguồn DC yêu cầu cắt nhanh và dứt điểm.

4. Phụ kiện mở rộng

Phụ kiện bên trong:

• • Tiếp điểm phụ (AX21M)

  • Tiếp điểm tín hiệu (AL21M)

  • Cuộn cắt từ xa (Shunt trip – SHT2i)

  • Cuộn sụt áp (Undervoltage trip – UVT2i)

Phụ kiện bên ngoài:

• • Tay xoay trực tiếp và tay xoay mở rộng (RHD2i, ERH2i)

  • Module điều khiển từ xa (MOD2i)

  • Đế rút (Draw-out base – DOB), đế cắm (Plug-in base – PIA)

  • Nắp che cực (TCE, TCV), thanh chắn pha (PHS)

  • Bộ khóa vị trí OFF (KLK), khóa liên động cơ khí (MIT)

5. Kích thước cơ bản

• • Chiều cao máy: 140 mm (M1-M2), 300 mm (M4-M5)

  • Chiều sâu: 112–142 mm tùy kích thước khung

  • Độ rộng: tùy theo số cực (1P đến 4P)

  • Vị trí lắp đặt: tùy chọn, gắn tủ tiêu chuẩn

  • Cáp đấu nối: lên đến 240 mm², vít siết M10–M12 tùy dòng

6. Ứng dụng thực tế

Máy cắt Ex9M DC TM lý tưởng cho:

• • Hệ thống điện mặt trời (PV combiner, inverter input/output)

  • Tủ DC trong hệ thống lưu trữ năng lượng (BESS)

  • DC distribution board trong trạm sạc EV, UPS

  • Nhà máy công nghiệp nặng, dây chuyền điều khiển sử dụng nguồn DC

  • Các ứng dụng cần độ an toàn cao, yêu cầu cắt nhanh mạch DC
