1. Giới thiệu sản phẩm

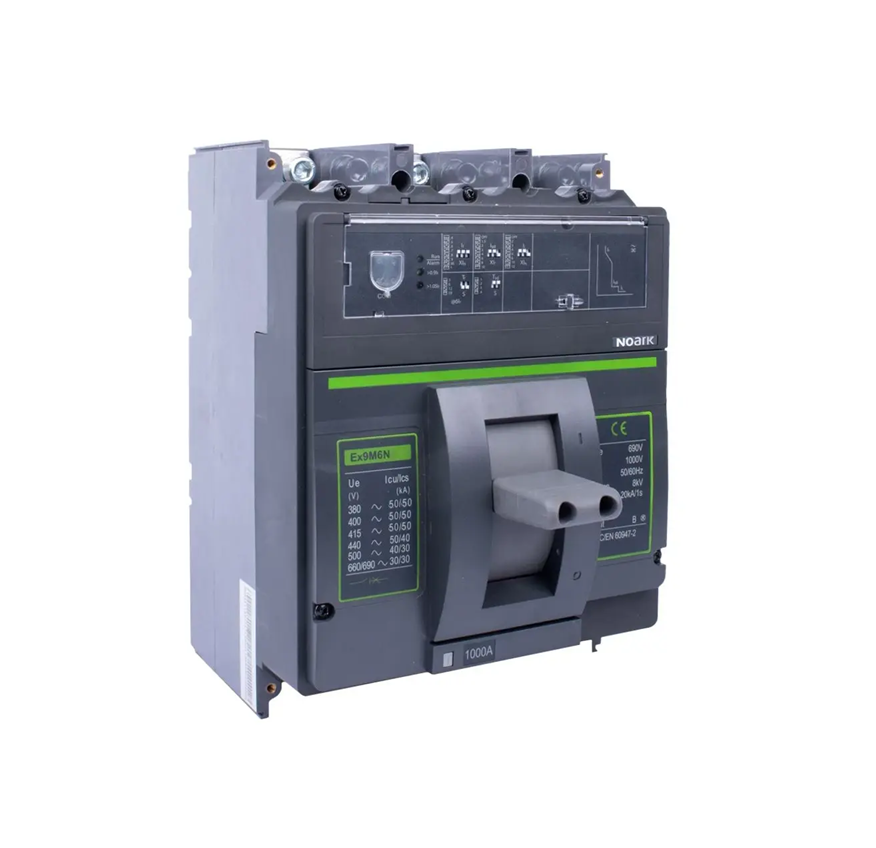

Ex9M SU20L là dòng máy cắt khối đúc (MCCB) thế hệ mới được trang bị đơn vị bảo vệ điện tử SU20L, cho phép cài đặt nhanh chóng bằng DIP switch. Sản phẩm được thiết kế để bảo vệ hệ thống phân phối điện với độ chính xác cao, khả năng vận hành ổn định và chống ảnh hưởng bởi nhiệt độ môi trường hay rung động cơ khí. Ex9M SU20L phù hợp cho cả ứng dụng công nghiệp nặng với các yêu cầu chịu xung quá áp cao.

2. Thông số kỹ thuật chính

• • Dòng định mức (In): lên đến 1600 A

  • Số cực: 3P, 4P (4P4T – có cực N bảo vệ)

  • Điện áp định mức: 415 / 690 V AC

  • Dòng cắt ngắn mạch Icu = Ics: từ 36 kA đến 150 kA tại 415 V AC

  • Điện áp chịu xung (Uimp): lên đến 12 kV

  • Tiêu chuẩn áp dụng: IEC/EN 60947-2

  • Phân loại sử dụng: Loại A và B

3. Phiên bản & Cấu hình

Dòng sản phẩm có các size khung từ M2 đến M6, tương ứng các mức dòng và khả năng cắt:

• • M2: đến 250 A

  • M3: đến 630 A

  • M4: 630 A

  • M5: 800 A

  • M6: 1600 A

Các cấp khả năng cắt:

• • S: 36 kA

  • N: 50 kA

  • Q: 70 kA

  • H: 100 kA

  • P: 150 kA

Phiên bản vận hành bằng tay hoặc bằng mô-tơ (MOD) với nhiều loại điện áp điều khiển: AC 230V / 400V, DC 24V / 110V / 220V.

4. Trip unit (Đơn vị bảo vệ)

Sử dụng bộ điều khiển điện tử SU20L với thiết lập bằng DIP switch:

• • Ir (dòng bảo vệ lâu dài): điều chỉnh từ 0.4 đến 1.0 × In

  • Ii (dòng ngắn mạch tức thời): điều chỉnh từ 2 đến 12 × In

  • Cài đặt linh hoạt phù hợp nhiều loại tải và điều kiện làm việc

  • Hoạt động ổn định trong môi trường rung động và thay đổi nhiệt độ

5. Phụ kiện mở rộng

Phụ kiện bên trong:

• • Tiếp điểm phụ (AX21/M)

  • Tiếp điểm tín hiệu (AL21/M)

  • Cuộn cắt từ xa (SHT2i hoặc SHT26)

  • Cuộn sụt áp (UVT2i hoặc UVT26)

Phụ kiện bên ngoài:

• • Tay xoay trực tiếp (RHD2i), tay xoay mở rộng (ERH2i, ERH26)

  • Bộ điều khiển mô-tơ (MOD2i)

  • Đế gắn ray DIN (DRA2i), đế cắm (Plug-in), đế rút (Draw-out)

  • Nắp che cực ngắn/dài (TCV2i, TCE2i), thanh chắn pha (PHS2i)

  • Bộ gá bắt mặt tủ (JP), mặt nối sau (RCP), khóa liên động (MIT)

6. Kích thước cơ bản

• • Chiều cao: tiêu chuẩn công nghiệp

  • Chiều rộng và chiều sâu: thay đổi theo size khung (M2 đến M6)

  • Cách đấu nối: sử dụng terminal box, tunnel hoặc screw terminal

  • Vị trí lắp đặt: linh hoạt trong các tủ điện công nghiệp

  • Cấp bảo vệ: IP40 thân máy, IP20 tại đầu cực

7. Ứng dụng

Máy cắt Ex9M SU20L lý tưởng cho:

• • Hệ thống phân phối điện trung thế và hạ thế

  • Tủ điện tổng MSB, tủ chuyển nguồn ATS

  • Ứng dụng trong nhà máy sản xuất, trung tâm dữ liệu

  • Khu công nghiệp nặng có xung điện áp lớn

  • Hệ thống bảo vệ tải chính, máy biến áp, động cơ lớn

  • Các dự án yêu cầu độ chính xác và ổn định cao
