Thông số kỹ thuật chi tiết:
| Thông số | Giá trị |
|---|---|
| Tiêu chuẩn | EN 60947-2 |
| Dòng định mức (In) | 16 – 100A |
| Dòng cắt Icu | 25kA (≤63A), 20kA (80–100A) |
| Điện áp cách điện (Ui) | 690V AC |
| Điện áp xung chịu được (Uimp) | 8kV |
| Tần số | 50/60Hz |
| Tuổi thọ điện | 10.000 lần đóng/cắt |
| Tuổi thọ cơ khí | 20.000 lần đóng/cắt |
| Cấp bảo vệ | IP20 |
| Nhiệt độ hoạt động | -30°C đến +70°C |
| Độ cao hoạt động | ≤ 2000m |
| Tiết diện dây đấu nối | 2.5 – 50 mm² |
| Mô-men siết | 3.5 – 6 Nm |
| Trọng lượng | 0.2 kg / cực |
| Kích thước | 27mm / cực, cao 83mm (89mm cả ngàm DIN) |
Phụ kiện hỗ trợ

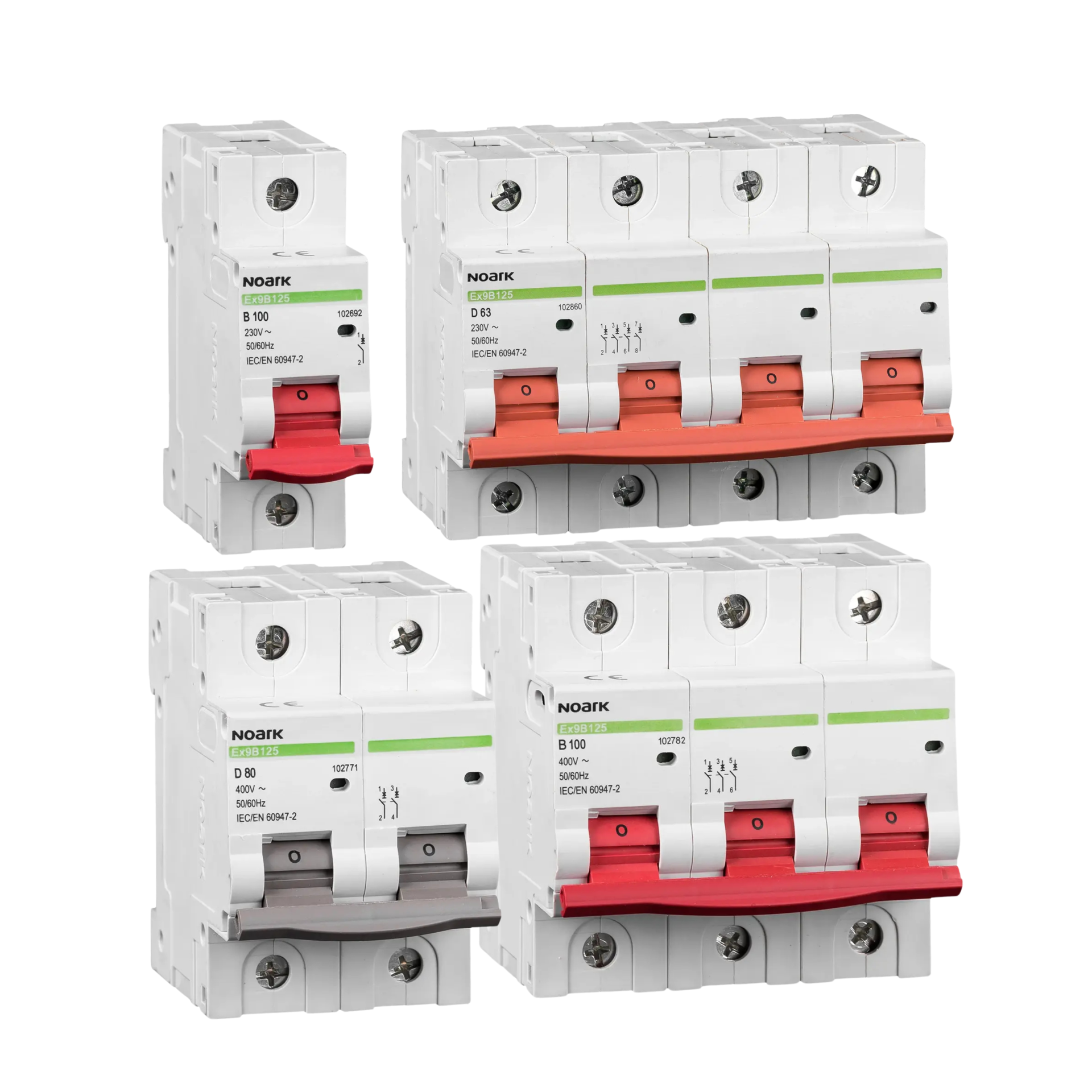

Ex9B125 hỗ trợ các phụ kiện giống dòng Ex9B tiêu chuẩn:
-
Tiếp điểm phụ: AX3111, AX3122
-
Tiếp điểm báo lỗi: AL3111
-
Tiếp điểm kết hợp: AXL31
-
Bộ nhả shunt: SHT31, SHT3111
-
Bộ ngắt điện áp thấp/cao: UVT31, UVT3101, UVT3110, OVT31
Cho phép gắn tối đa 3 tiếp điểm đơn hoặc 2 tiếp điểm đôi, kèm 2 bộ điều khiển (SHT, UVT, OVT)
Ứng dụng tiêu biểu
-
Tủ phân phối tổng trong nhà máy, trung tâm dữ liệu
-
Hệ thống điện trạm biến áp, nhà máy công nghiệp và khu thương mại
-
Máy móc, tải động cơ công suất lớn
-
Các ứng dụng yêu cầu bảo vệ ngắn mạch dòng cao
