Thông số kỹ thuật chi tiết:
▸ Điện & Vận hành:
| Thông số | Giá trị |
|---|---|
| Tiêu chuẩn | IEC/EN 60898-1, IEC/EN 60947-2 (một phần) |
| Điện áp hoạt động định mức (Ue) | 240/415 VAC |
| Điện áp DC tối đa mỗi cực | 72V DC (1P, 2P), 48V DC (3P, 4P) |
| Điện áp cách điện định mức (Ui) | 690 VAC |
| Điện áp xung chịu được (Uimp) | 6 kV |
| Dòng cắt ngắn mạch định mức (Icn) | 6kA (theo IEC 60898-1), 10kA (1–32A, IEC 60947-2) |
| Dòng định mức (In) | 1 – 63 A |
| Đặc tuyến bảo vệ | B, C, D |
| Tần số làm việc | 50/60 Hz |
| Loại sử dụng | Loại A |
| Cấp độ chọn lọc | Class 3 |
| Nhiệt độ môi trường hoạt động | -30°C đến +70°C |
| Độ cao lắp đặt tối đa | 2000 m |
| Độ ẩm tương đối | ≤ 95% |
| Cấp bảo vệ IP | IP20 |
| Nhiễm bẩn môi trường | Cấp 3 |
| Lớp cách điện | Cấp III |
▸ Cơ khí:
| Thông số | Giá trị |
|---|---|
| Tuổi thọ cơ khí | 20.000 lần đóng cắt |
| Tuổi thọ điện | 10.000 lần đóng cắt |
| Kích thước mỗi cực (rộng x cao) | 18mm x 83mm (89mm bao gồm ngàm cài DIN) |
| Cỡ khung (frame size) | 45 mm |
| Loại đầu nối | Kiểu kẹp vít (lift + open mouthed) |
| Cỡ cáp đấu nối | 1 – 35 mm² |
| Mô-men siết đầu nối | 2 – 3.5 Nm |
| Độ dày thanh cái cho phép | 0.8 – 2 mm |
| Trọng lượng | 0.12 kg mỗi cực |
Phụ kiện tùy chọn:
-
Tiếp điểm phụ: AX3111, AX3122
-
Tiếp điểm báo lỗi: AL3111
-
Tiếp điểm phụ + báo lỗi kết hợp: AXL31
-
Bộ ngắt bằng điện: SHT31, SHT3111
-
Bộ ngắt khi mất điện áp: UVT31, UVT3101, UVT3110
-
Bộ ngắt khi quá điện áp: OVT31 (280VAC ±5%)
-
Khối RCD bổ sung: Ex9LE
Lắp tối đa: 3 thiết bị báo trạng thái + 2 thiết bị ngắt (SHT, UVT, OVT)
Ứng dụng tiêu biểu:
-
Hệ thống điện dân dụng, thương mại
-

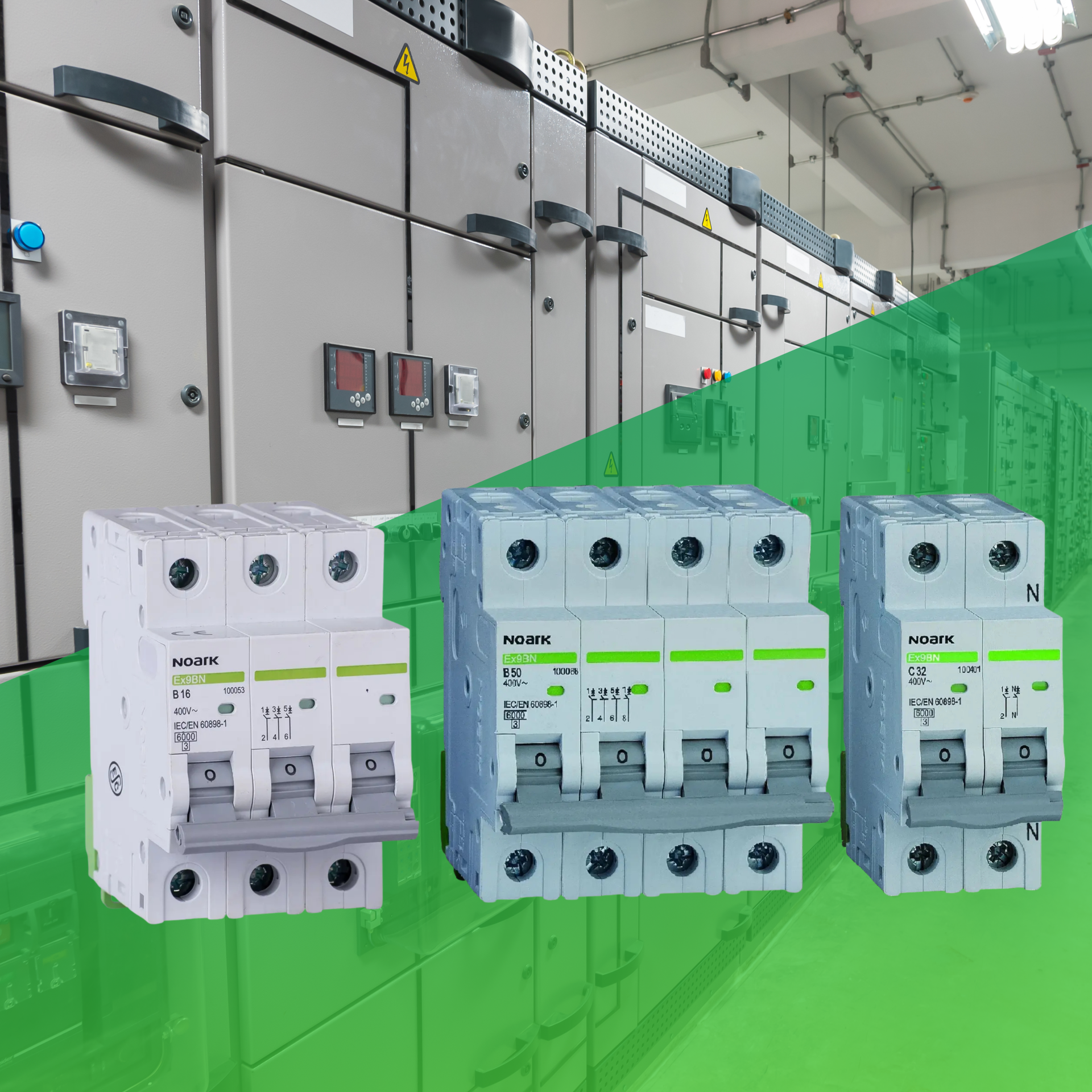

Tủ điện phân phối nhà máy, nhà xưởng, trạm biến áp
-
Hệ thống điện mặt trời, EV Charger
-
Thiết bị điện công nghiệp & tự động hóa
